Пускатель ПМ12-010211 УХЛ4

Пускатель ПМ12-010211 УХЛ4 10А IP54 с реле

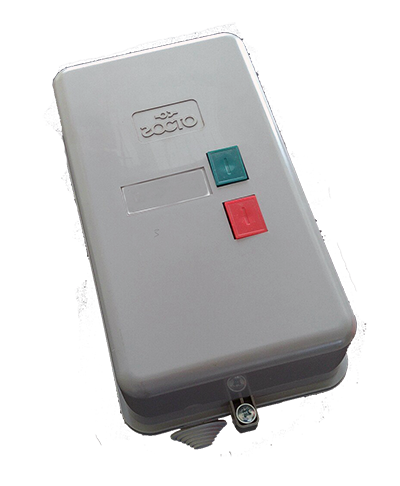

Пускатель ПМ12-010211 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12 с номинальным рабочим током 10А, оснащённый встроенным тепловым реле и размыкающим вспомогательным контактом (1р).

Согласно структуре условного обозначения Завода «Электроконтактор», индекс «2» в позиции Х2 указывает на наличие теплового реле, «1» - на исполнение IP54 в корпусе без кнопок управления, а «1» в позиции Х4 - на переменный ток цепи управления с одним размыкающим контактом.

Аппарат предназначен для дистанционного пуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором, а также для их защиты от перегрузок и токов, возникающих при обрыве фазы .

Основные характеристики ПМ12-010211 УХЛ4

Пускатель ПМ12-010211 УХЛ4 обладает следующими ключевыми параметрами:

• Номинальный рабочий ток (категория АС-3): 10А
• Номинальное рабочее напряжение: 380, 660В переменного тока
• Напряжение катушки управления: 24, 42, 110, 220, 380В (в зависимости от модификации)
• Мощность управляемого двигателя (АС-3, 380 В): до 5,5 кВт
• Количество главных полюсов: 3
• Вспомогательные контакты: 1 размыкающий (1р)
• Тепловое реле: встроенное (диапазон уставки зависит от исполнения)
• Степень защиты: IP54 (в оболочке, без кнопок)
• Климатическое исполнение: УХЛ4
• Диапазон температур эксплуатации: от минус 25 до плюс 55 °С

Габаритные размеры ПМ12-010-211

Особенности и преимущества

1. Встроенное тепловое реле - ключевое отличие модификации «211» от исполнений без защиты. Пускатель осуществляет защиту управляемого электродвигателя от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, что делает его готовым решением без необходимости приобретения дополнительных компонентов.
2. Исполнение IP54 - пускатель заключён в оболочку, защищающую от пыли и брызг воды. Это позволяет эксплуатировать его в помещениях с повышенной запылённостью и влажностью без установки дополнительного шкафа.
3. Размыкающий вспомогательный контакт (1р) - позволяет реализовывать схемы сигнализации отключённого состояния, блокировочные цепи с инверсной логикой и каскадные схемы управления без установки дополнительных приставок.
4. Отсутствие встроенных кнопок - данное исполнение ориентировано на встраивание в существующие схемы управления, где команды пуска и остановки подаются с отдельного поста кнопок или от системы автоматики.
5. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Пускатели отличаются высокой механической и коммутационной износостойкостью.
6. Универсальность монтажа - пускатель может устанавливаться как на DIN-рейку, так и крепиться болтами на монтажную панель.
7. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
8. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым, что исключает опасный самозапуск оборудования.

Области применения

ПМ12-010211 УХЛ4 применяется для управления двигателями малой мощности до 5,5 кВт в стационарных установках:

• Крановое оборудование - управление вспомогательными механизмами
• Станки и конвейеры - приводы малой мощности
• Насосное оборудование - бытовые и промышленные насосы
• Вентиляционные системы - двигатели малой мощности
• Пищевое оборудование - приводы вспомогательных механизмов
• Системы автоматики - в качестве коммутационного аппарата с защитой

Условия эксплуатации

Пускатель ПМ12-010211 УХЛ4 сохраняет работоспособность в следующих условиях :

• Температура окружающего воздуха: от минус 25 до плюс 55 °С
• Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Режим работы: повторно-кратковременный, ПВ 40%

Исполнение IP54 позволяет эксплуатировать пускатель в помещениях с повышенной влажностью и запылённостью, а также в местах, защищённых от непосредственного воздействия атмосферных осадков.

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

__________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010211 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 42, 110, 220, 380В) и типу установленного теплового реле.

Для оформления заказа необходимо указать:

• Тип пускателя (ПМ12-010211 УХЛ4)
• Напряжение катушки управления
• Требуемый диапазон уставки теплового реле (под номинальный ток вашего двигателя)

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.
