Пускатель ПМ12-010240 УХЛ4

Пускатель ПМ12-010240 УХЛ4 10А IP40 с реле

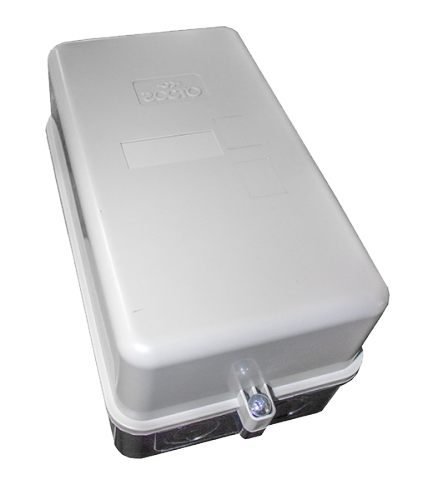

Пускатель ПМ12-010240 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12 с номинальным рабочим током 10А, оснащённый встроенным тепловым реле и заключённый в корпус со степенью защиты IP40.

Согласно структуре условного обозначения, цифра «2» в позиции Х1 указывает на наличие теплового реле, «4» - на исполнение IP40 без кнопок управления, а «0» - на переменный ток цепи управления с одним замыкающим вспомогательным контактом.

Аппарат производства Завода «Электроконтактор» предназначен для дистанционного пуска непосредственным подключением к сети и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором в стационарных установках при напряжении до 660В. При наличии теплового реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки, обрыва фазы и несимметрии фаз .

Основные характеристики ПМ12-010240 УХЛ4

Пускатель ПМ12-010240 УХЛ4 обладает следующими ключевыми параметрами:

• Номинальный рабочий ток (категория АС-3, 400В): 10А
• Номинальный рабочий ток (категория АС-1, 400В): 13А
• Номинальное рабочее напряжение: до 660В переменного тока, 50/60Гц
• Напряжение катушки управления: 24, 36, 42, 110, 127, 220, 380В (в зависимости от модификации)
• Мощность управляемого двигателя (АС-3, 400В): 4 кВт
• Количество главных полюсов: 3
• Вспомогательные контакты: 1 замыкающий (1з) в стандартном исполнении
• Тепловое реле: встроенное, типа РТТ или РТЛ (диапазон уставки подбирается под ток двигателя, например 7,0–10,0А)
• Степень защиты: IP40 (в корпусе, без кнопок)
• Климатическое исполнение: УХЛ4
• Максимальная температура эксплуатации: +55 °С
• Способ монтажа: винтовое крепление или DIN-рейка

Пускатель ПМ12-010-240 габаритные размеры

Особенности и преимущества

1. Встроенное тепловое реле - ключевое отличие модификации «240» от исполнений без защиты. Пускатель осуществляет защиту управляемого электродвигателя от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, что делает его готовым решением без необходимости приобретения дополнительных компонентов.
2. Исполнение IP40 - пускатель заключён в корпус, защищающий от попадания посторонних предметов размером более 1 мм. Это делает его пригодным для установки внутри неотапливаемых помещений, в которых окружающая среда не содержит значительного количества пыли и исключено попадание воды на оболочку пускателя.
3. Отсутствие встроенных кнопок - данное исполнение ориентировано на встраивание в существующие схемы управления, где команды пуска и остановки подаются с отдельного поста кнопок или от системы автоматики.
4. Простота и надёжность конструкции - серия ПМ12 отличается проверенной временем магнитной системой и минимальным количеством механических элементов. Пускатели отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
5. Универсальность монтажа - пускатель может устанавливаться как на стандартную DIN-рейку, так и крепиться винтами на монтажную панель, что упрощает компоновку оборудования.
6. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым. Это исключает опасный самозапуск оборудования.

Области применения

ПМ12-010240 УХЛ4 применяется для управления двигателями малой мощности до 4 кВт в стационарных установках:

• Крановое оборудование - управление вспомогательными механизмами
• Станки и конвейеры - приводы малой мощности
• Насосное оборудование - бытовые и промышленные насосы
• Вентиляционные системы - двигатели малой мощности
• Пищевое оборудование - приводы вспомогательных механизмов
• Системы автоматики - в качестве коммутационного аппарата с защитой

Условия эксплуатации

Пускатель ПМ12-010240 УХЛ4 сохраняет работоспособность в следующих условиях:

• Температура окружающего воздуха: от минус 40 до плюс 55 °С (для исполнения УХЛ4)
• Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Климатическое исполнение: УХЛ4 по ГОСТ 15150 - эксплуатация в помещениях с регулируемыми климатическими условиями

Исполнение IP40 позволяет эксплуатировать пускатель в закрытых неотапливаемых помещениях, защищённых от попадания воды и атмосферных осадков.

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

_____________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010240 УХЛ4 в различных исполнениях по напряжению катушки управления (24, 36, 42, 110, 127, 220, 380В) и типу установленного теплового реле.

Для оформления заказа необходимо указать:

• Тип пускателя (ПМ12-010240 УХЛ4)
• Напряжение катушки управления
• Требуемый диапазон уставки теплового реле (под номинальный ток вашего двигателя)

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.
