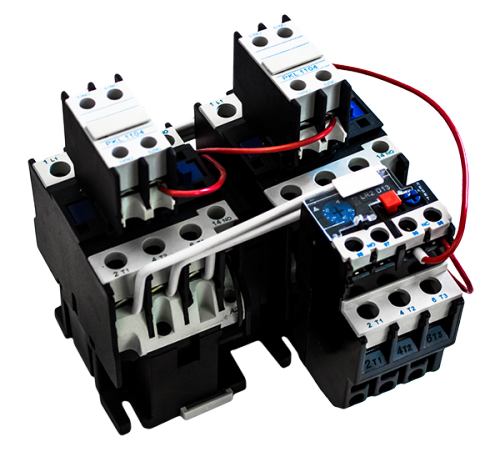

Пускатель ПМ12-040550 УХЛ4
Род тока цепи управления и главной цепи – переменный.
На пускатели, для ограничения перенапряжений коммутационных, могут быть установлены ОПН (ограничители перенапряжений).
Укомплектованные ОПН, пускатели можно эксплуатировать в системах управления, которые применяют микропроцессорную технику.
Чттобы увеличить на контакторах количество контактов вспомогательных, устанавливают приставки контактные ПКЛ.
Условное обозначение
Пускатель ПМ12-Х1-Х2-Х3-Х4-Х50-Х6А-Х7….АС-УХЛ4-В
Пускатель – группа изделий;
ПМ12 – Серия;
Х1Х2Х3 – Величина в зависимости от тока номинального;
Х4 – по назначению исполнение;
Х5 – защита по IP;
0 – исполнение и количество контактов цепи вспомогательной;
Х6А – рабочий номинальный ток;
УХЛ4 – категория размещения и исполнение климатическое;
Технические характеристики
• Производство – ООО Завод Электроконтактор, г. Челябинск;
• Полюсов – 3 силовых;
• Ток номинальный – 40А;
• Катушка управления – напряжение 220В;
• Ток катушки управления – переменный;
• Замыкающих контактов главных – 3;
• Монтаж – на винты;
• Защита по IP – 20;
• Оборудование дополнительное –т отсутствует;
• Размыкающих вспомогательных контактов – 1;
• Замыкающих вспомогательных контактов – 1;

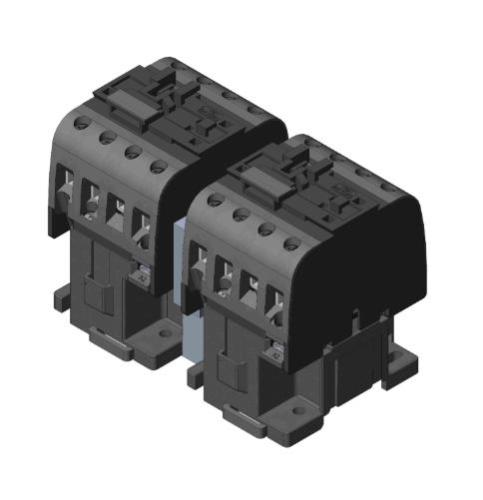

Габаритные размеры
