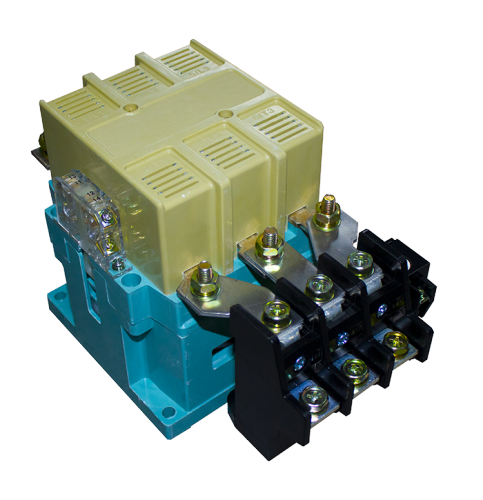

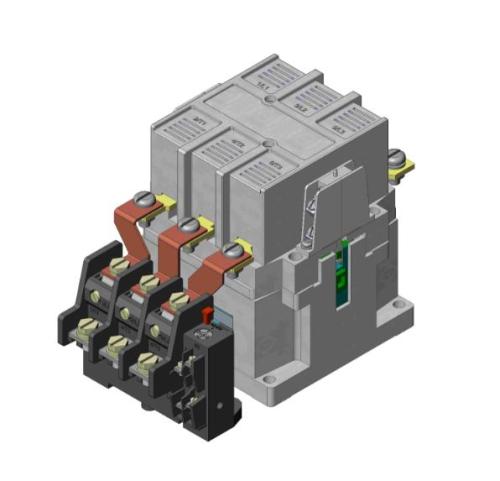

Пускатель ПМ12-160200 УХЛ4
Пускатели ПМ12-160-200 выпускаются на Заводе «Электроконтактор», соответствуют всем западным и отечественным стандартам качества, о чем имеются соответствующие сертификаты. На всех стадиях производства проходят жесткий контроль, поэтому имеют качественную сборку и надежность срабатывания.
Применяют данные пускатели для запуска/остановки/реверсирования 3фазных электромоторов. Если пускатели оснащены тепловыми реле, то пускатели защищает электромотор от различного вида перегрузок.
Технические характеристики ПМ12-160200 УХЛ4
- Серия – ПМ12;
- Ток номинальный – 160А;
- Род тока – переменный;
- Защитное реле – см. комплектацию;
- Защита степени – IP00;
- Катушка, напряжение – 24, 36, 40, 42, 48, 110, 127, 220, 380, 440, 660В;
- Вспом. контакты – см.комплектацию;
- Режим работы – ПВ40% (повторно-кратковременный);
- Реверс – см. комплектацию;
- Контактная схема – 2з+2р;
- Категория размещения – УЗ;
- Крепление – Din рейка, винты;
- Влажность относительная – 98%;
Габаритные размеры
СТРУКТУРА ОБОЗНАЧЕНИЯ
(на примере ПМ12-126-200)
• ПМ12 – серия пускателя;
• 160 – номинальный ток, А;
• 2 – есть защитное реле, нереверсивный;
• 0 – нет кнопок, защита степени IP00;
• 0 – контактная схема – 2з+2р;
Данные пускатели можно альтернативно заменять на пускатели других серий: ПМА 6200, ПМА 6202.
Электрическая схема
Завод Электроконтактор предупреждает, что данный промышленный образец защищен патентом RU 97847.
