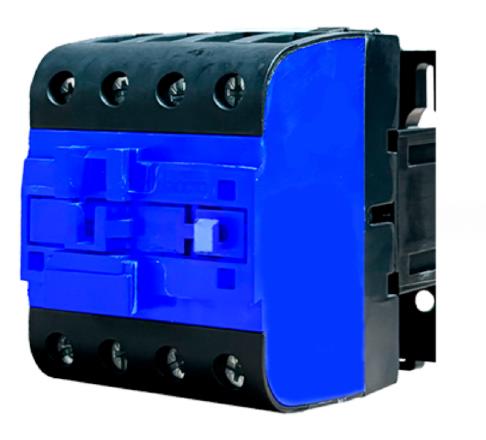

Магнитный пускатель ПМА-3100 220В 40А - это нереверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50 и 60Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления крановым, насосным, вентиляционным и компрессорным оборудованием.
Исполнение ПМА-3100 - это нереверсивный пускатель открытого исполнения IP00, без встроенного теплового реле , с одним замыкающим вспомогательным контактом (1з). Модель рассчитана на напряжение втягивающей катушки 220 В переменного тока . Пускатели серии ПМА-3000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
Условное обозначение ПМА 3100 220В
ПМА – тип устройства;
3 – ток номинальный 40А;
1 – испролнения нереверсивного, отсутствует защитное реле;
0 – защита по IP00;
0 – ток цепи управления переменный, 380В;
Технические характеристики
- Производство – г. Челябинск, ООО Завод Электроконтактор;
- Напряжение номинальное – 660В;
- Защита по IP – 00;
- Исполнение – нереверсивный;
- Силовых полюсов – 3;
- Контактная схема – 1но;
- Наименование товара – электромагнитный пускатель ПМА;
- Категория размещения – УХЛ4;
- Ток номинальный – 40А;
- Серия товара – ПМА;
- Крепления способ – на монтажную плату;
- Катушка управления – напряжением 220В;
- Защитное реле – без реле;
- Доп.контакты, возможность установки – нет возможности;
Области применения ПМА-3100 220В 40А
На заводе «Электроконтактор» мы рекомендуем применять эту модель для:
- Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
- Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов.
- Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
- Конвейерных линий: Управление ленточными транспортерами.
- Станкостроения: Управление токарными, фрезерными, сверлильными станками.
- Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) и систем автоматического ввода резерва (АВР).
Условия эксплуатации и обслуживания
- Климатическое исполнение: УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом .
- Температура эксплуатации: от -40°C до +40°C.
- Рабочее положение: Вертикальная плоскость с отклонением не более 15° в любую сторону .
- Среда эксплуатации: Недопустимо содержание агрессивных газов в высоких концентрациях.
- Регламент обслуживания: Раз в 6 месяцев.
Меры безопасности
- Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
- Заземление: Обеспечить надежное заземление корпуса пускателя и двигателя отдельным проводником.
- Подключение катушки: При подключении катушки на 220В на нее подаются фаза и ноль. Ошибочное подключение на 380В приведет к выходу катушки из строя.
- Обязательная установка теплового реле: ПМА-3100 не имеет встроенной тепловой защиты - установка РТЛ или РТТ обязательна для сохранения работоспособности двигателя.
Мы понимаем, что ПМА-3100 - это надежный аппарат для управления промышленным оборудованием, который должен обеспечивать безаварийную работу. Наш завод гарантирует:
- Оригинальное качество: Мы являемся прямыми производителями , что исключает риск приобретения контрафактной продукции.
- Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
