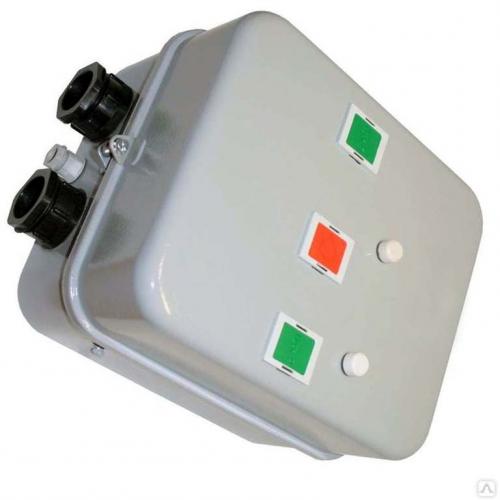

Сертификат: ПускателиПускатель ПМА-5512 100А 1з+1р реверсивный IP40
Эектромагнитный пускатель ПМА-5512 с номинальным током 100А - аппарат, который мы рекомендуем для дистанционного реверсивного управления мощными трёхфазными двигателями в условиях, где требуется как надёжная механическая блокировка контакторов, так и защита от внешних воздействий.
Пускатель ПМА-5512 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 55кВт (при 400В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50/60Гц. Данная модель относится к 5-й величине (100А). Индекс «5» во втором разряде маркировки означает реверсивное исполнение без теплового реле, но с механической блокировкой . Индекс «1» в третьем разряде указывает на степень защиты IP40. Пускатель поставляется в закрытом корпусе без встроенных кнопок управления.
Расшифровка обозначения ПМА-5512
Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:
ПМА - пускатель магнитный серии ПМА.
5 - величина пускателя по номинальному току (100А).
5 - реверсивный, без теплового реле, с механической блокировкой.
1 - степень защиты IP40 (закрытое исполнение, без кнопок) .
2 - переменный ток цепи управления.
Технические характеристики ПМА-5512 100А (1з+1р) IP40
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия
- Режим работы: повторно-кратковременный ПВ 40%
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
- Тип: Реверсивный, без теплового реле
- Номинальный ток главной цепи (Iн): 100А
- Номинальное рабочее напряжение (Uн): до 660В переменного тока
- Коммутационная мощность при 400В (АС-3): до 55кВт
- Напряжение катушки управления: 220В, 380В (и другие по заказу), 50Гц
- Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
- Количество силовых полюсов: 3
- Степень защиты: IP40
- Тепловое реле в комплекте: Нет
- Блокировка контакторов: Механическая
- Способ монтажа: Винтовой
- Климатическое исполнение: УХЛ4, У3 (по заказу)
Конструктивные особенности и преимущества
Пускатель ПМА-5512 в закрытом корпусе IP40 с механической блокировкой обладает рядом инженерных преимуществ:
- Реверсивное исполнение с механической блокировкой. Реверс обеспечивается за счёт использования двух контакторов и их поочерёдного включения с изменением порядка чередования фаз. Механическая блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание .
- Закрытое исполнение IP40. Корпус защищает внутренние элементы от проникновения твёрдых предметов диаметром более 1 мм, что делает пускатель пригодным для установки в неотапливаемых помещениях без прямого контакта с водой и значительным количеством пыли .
- Отсутствие встроенного теплового реле. Индекс «5» означает, что пускатель поставляется без тепловой защиты . Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с нужным диапазоном уставок или использовать электронное реле защиты.
- Пригодность для работы с микропроцессорной техникой. Пускатели могут применяться в системах управления с микропроцессорной техникой при условии установки ограничителей перенапряжений.
- Надёжная конструкция. Пускатели серии ПМА-5000 соответствуют требованиям ГОСТ, обеспечивая высокую надёжность срабатывания.
Области применения оборудования
ПМА-5512 100А с реверсивным исполнением рекомендуется для управления мощным промышленным оборудованием:
- Крановое оборудование (механизмы подъёма и передвижения кранов).
- Конвейерные системы с реверсивным движением ленты.
- Лифтовое хозяйство и подъёмники.
- Насосные станции с периодическим изменением направления потока.
- Станки с реверсивным приводом (фрезерные, токарные).
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
- Среда: неагрессивная и невзрывоопасная.
- Высота над уровнем моря: не более 2000 м (для стандартных исполнений; допускается применение на высоте до 4300 м при снижении базовых рабочих токов на 10%).
- Температура: от -40 до +40 °C для исполнения IP40.
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- Контролируйте состояние механической блокировки - она должна обеспечивать чёткое фиксирование одного контактора при включении другого.
- При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
_______________________________________________________________________________
_______________________________________________________________________________
ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220 В или 380 В). Будьте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров либо на заводе-изготовителе.
Все пускатели ПМА-5512, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Реверсивное исполнение с механической блокировкой, закрытый корпус IP40 и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
