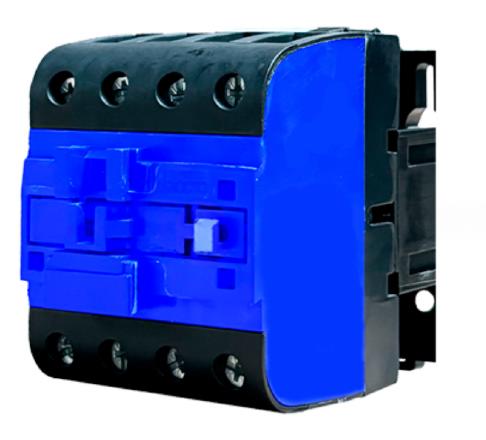

Пускатель ПМА-3100 УХЛ4 40А

ПМА-3100 УХЛ4 40А

Пускатель ПМА 3100 УХЛ4 40А используют в случаях, когда требуется высокая коммутационная и механическая износостойкость, длительный режим эксплуатации ПВ 100% в режиме АС3 переменного тока АС3, выпускается с медными и серебросодержащими коммутационными главными контактами, материал главных коммутационных контактов указывается при заказе, применяются для дистанционного запуска, остановки и реверсирования асинхронных двигателей, мощность короткозамкнутого ротора которого до 75 кВт при напряжениях до 380 и 660В переменного тока частотой 50, 60 и 100Гц.

При наличии тепловых реле или аппаратов позисторной защиты, ПМА защитят управляемые ими двигатели от перегрузок недопустимой продолжительности.

Характеристика и условия эксплуатации:

• Страна производитель - Россия
• Производство - г. Челябинск, ООО Завод «Электроконтактор»
• Защитная степень -  IP00
• Контакты головной цепи имеют базовый ток - 40 Ампер
• Напряжение катушек - 220, 380В
• Изоляция имеет номинальное напряжение - 380 В, при частоте 50 Гц
• Контактная группа состоит - Две "замыкающихся" и две "размыкающихся"
• Эксплуатационные условия - УXЛ 4В
• Максимальное значение t ок. среды без тепловых реле - 55 °С
• Высота над уровнем моря - Не более 4300 метров
• Отклонение не больше - 15° в какую-либо сторону
• Может работать при t - 90 °С не более 8 часов
• Номинальный рабочий ток - 40 Ампер при напряжении в 380 Вольт
• Номинальный рабочий ток - 40 Ампер при напряжении в 660 Вольт
• Допустимая частота вкл. в час - Не более 3600

Габаритные размеры ПМА 3100

Передназначение и применение

- защищает электродвигатель от перегрузок недопустимой продолжительности(при совместном применении с тепловым реле);

- трёхфазные асинхронные электродвигатели с короткозамкнутыми роторами переменного напряжения 660 Bольт останавливаются и реверсируются с помощью пускателей;

- если происходит обрыв одной из фаз, то пускатель защищает от токов;

- пускатель используют для дистанционного пуска в стационарных установках с непосредственным подключением к сети;

- пускатели используют в системах тиристорного управления либо в системах где применяют микропроцессорную технику для шунтирования включающего индуктора помехоподавляющим устройством.
