Пускатель ПМА-3112

ПМА-3112 1з+1р: пускатель 40А 18,5кВт IP40

Магнитный пускатель ПМА-3112 1з+1р - это нереверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50 и 60Гц . На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления крановым, насосным, вентиляционным и компрессорным оборудованием, где помимо основной коммутации требуется наличие замыкающего и размыкающего контактов для построения цепей сигнализации и блокировки.

Исполнение ПМА-3112 1з+1р - это нереверсивный пускатель в защищенном корпусе IP40, без встроенного теплового реле, с контактной группой 1з+1р (один нормально замкнутый и один нормально разомкнутый вспомогательный контакт). Напряжение втягивающей катушки может быть 220 В, 380 В или 24 В переменного тока . Пускатели серии ПМА-3000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.

Технические характеристики ПМА-3112 1з+1р

Пускатели серии ПМА-3112 обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Номинальный ток главной цепи (АС-3, 380В): 40А
• Номинальный ток главной цепи (АС-3, 660В): 25А
• Номинальное рабочее напряжение (Ue): до 660В, 50/60Гц
• Напряжение втягивающей катушки: 220В, 380В или 24В
• Макс. мощность двигателя при 380В (АС-3): до 18,5кВт (ориентировочно)
• Вспомогательные контакты: 1 нормально замкнутый (НЗ/з) + 1 нормально разомкнутый (НО/р)
• Наличие теплового реле: Нет (устанавливается отдельно)
• Степень защиты: IP40 (в корпусе)
• Климатическое исполнение: УХЛ3 (от -25°C до +40°C)
• Класс износостойкости: В (по умолчанию), доступны А и Б
• Механическая износостойкость: до 16 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): до 300 000 циклов ВО
• Время срабатывания: 20-30 мс
• Мощность катушки (включение/удержание): 200 ВА / 20 ВА
• Способ монтажа: Винтовое крепление на панель

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Контактная группа 1з+1р: Наличие как замыкающего (1з/1NO), так и размыкающего (1р/1NC) вспомогательных контактов позволяет гибко строить схемы управления: использовать замыкающий контакт для цепи самоподхвата, а размыкающий - для сигнализации состояния пускателя или электрической блокировки

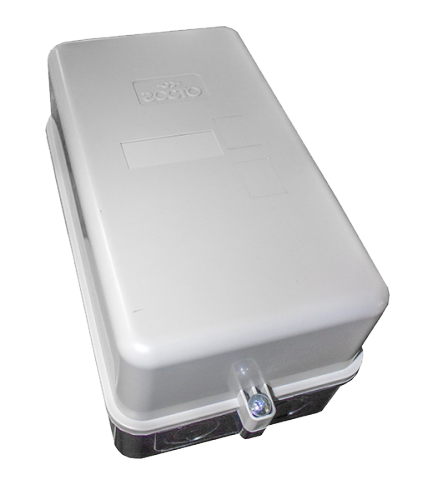

2. Защищенное исполнение IP40: Пускатель имеет защитный корпус, обеспечивающий защиту от проникновения твердых частиц размером более 1 мм. Это позволяет устанавливать аппарат внутри производственных помещений, защищая его от случайных прикосновений и пыли
3. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В, что делает его оптимальным выбором для мощных насосов, вентиляторов, компрессоров и крановых механизмов
4. Высокая износостойкость: Механическая износостойкость достигает 16 миллионов циклов (класс А), коммутационная - до 300 000 циклов, что гарантирует длительный срок службы даже в условиях интенсивной эксплуатации
5. Нулевая защита: При исчезновении напряжения или его снижении до (0,3-0,75)Uc пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
6. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством

Области применения ПМА-3112 1з+1р

На заводе «Электроконтактор» мы рекомендуем применять эту модель для :

• Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов, тепловых завес.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
• Конвейерных линий: Управление ленточными транспортерами.
• Кранового и подъемного оборудования: Управление механизмами подъема и передвижения.
• Станкостроения: Управление металлорежущими станками.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) и систем автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ3 - для эксплуатации в районах с умеренным и холодным климатом
• Температура эксплуатации: от -25°C до +40°C
• Высота над уровнем моря: Допускается эксплуатация на высоте до 4300 м при напряжении до 380 В с обязательным снижением тока на 10%
• Регламент обслуживания: Раз в 6 месяцев. Обесточить сеть → очистить элементы прибора от пыли → проверить затяжку силовых клемм. Перед сборкой после разборки следует удалить пыль и сохранить взаимное положение якоря и сердечника для предотвращения гудения

Меры безопасности

• Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления
• Заземление: Металлический корпус пускателя должен быть надежно заземлен (винт М6)
• Подключение катушки: При подключении катушки строго соблюдайте схему в соответствии с ее номинальным напряжением (220В, 380В или 24В)
• Обязательная установка теплового реле: ПМА-3112 не имеет встроенной тепловой защиты - установка РТЛ или РТТ обязательна для сохранения работоспособности двигателя
• Границы дуги: Безопасные границы выброса электрической дуги при отключении аварийных токов находятся на расстоянии 50 мм от дугогасительной крышки

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся прямыми производителями, что исключает риск приобретения контрафактной продукции.
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
