Пускатель ПМА-3400

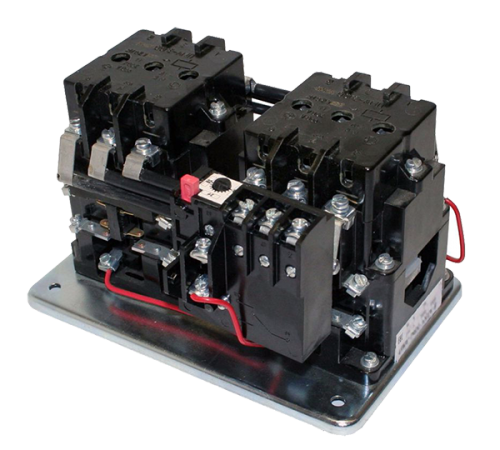

Пускатель ПМА-3400 40А УХЛ4 IP00 4з+4р реверсивный

Электромагнитный пускатель ПМА-3400 с номинальным током 40А в реверсивном исполнении со встроенным тепловым реле и степенью защиты IP00 - аппарат, который мы рекомендуем для ответственных задач, требующих не только реверсирования, но и надёжной защиты двигателя от перегрузок.

Пускатель ПМА-3400 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель имеет индекс «4» во втором разряде маркировки, что означает реверсивное исполнение со встроенным тепловым реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые шкафы и на панели управления.

Расшифровка обозначения ПМА-3400 УХЛ4 IP00

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе :

• ПМА - пускатель магнитный серии ПМА;
• 3 - величина пускателя по номинальному току (40А) ;
• 4 - реверсивный, с тепловым реле, с электрической блокировкой ;
• 0 - степень защиты IP00 (открытое исполнение) ;
• УХЛ4 - климатическое исполнение для умеренного и холодного климата (категория размещения 4) .

. Технические характеристики ПМА-3400 40А (4з+4р) УХЛ4 IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%;
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255.
• Номинальный ток главной цепи (Iн): 40А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 400В (АС-3): 18,5 кВт
• Количество вспомогательных контактов: 4 нормально разомкнутых (НО) + 4 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: РТТ-141 (диапазон уставок 28–40 А)
• Напряжение катушки управления: 220 В или 380 В (в зависимости от модификации)
• Тип тока цепи управления: Переменный (AC)
• Климатическое исполнение: УХЛ4
• Долговечный
• Монтаж: минимальные трудозатраты
• Соответствует отечественным и западным стандартам качества

Конструктивные особенности и преимущества

Пускатели серии ПМА-3400 зарекомендовали себя как надёжные аппараты для тяжёлых условий эксплуатации. Модель с 4з+4р обладает рядом инженерных преимуществ:

1. Реверсивное исполнение с электрической блокировкой. Два контактора смонтированы в общем корпусе и снабжены схемой электрической блокировки, которая гарантирует, что включение одного контактора исключает включение другого . Это предотвращает короткое замыкание на сборных шинах при ошибочных действиях оператора.
2. Встроенное тепловое реле. Осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Диапазон уставок 28–40 А позволяет точно настроить защиту под конкретный двигатель.
3. Развитая система вспомогательных контактов. Наличие четырёх замыкающих и четырёх размыкающих контактов (4з+4р) позволяет гибко строить схемы управления: организовывать цепи самоподхвата, блокировки, сигнализации и подключать внешние контроллеры без использования дополнительных релейных модулей.
4. Высокая механическая износостойкость. Пускатели выдерживают до 1,6 млн циклов «включение-отключение», что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.

Области применения оборудования

ПМА-3400 40А - это универсальное решение для промышленных объектов, где требуется реверсивное управление электродвигателями с защитой от перегрузок :

• Крановое оборудование (механизмы подъёма и передвижения кранов и тележек)
• Конвейерные системы с реверсивным движением ленты
• Лифтовое и эскалаторное хозяйство
• Насосные станции с периодическим изменением направления потока
• Станки и металлообрабатывающее оборудование (подача, возврат суппортов)
• Вентиляторы, компрессоры, тепловые завесы

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Окружающая среда: взрывобезопасная, без содержания агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
• Температура: от -40 до +50 °C (для исполнения УХЛ4).
• Высота над уровнем моря: не более 2000 м.

Регламент обслуживания:

• Проводите визуальный осмотр силовой группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах периодически продувайте пускатель сжатым воздухом для удаления токопроводящей пыли с изоляционных поверхностей и дугогасительных камер.
• Контролируйте состояние главных контактов - при значительном подгаре они подлежат замене.

Меры безопасности (ТБ и ПУЭ)

При эксплуатации и обслуживании ПМА-3400 строго соблюдайте требования действующих норм:

• Перед обслуживанием убедитесь в отсутствии напряжения на силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Помните о двойном питании в реверсивных схемах — при отключении одного контактора цепь может оставаться под напряжением через другой.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
