Пускатель ПМА-3130 380В

ПМА-3130 380В: пускатель 40А 18,5кВт IP40

Магнитный пускатель ПМА-3130 380В - это нереверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50 и 60Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления крановым, насосным, вентиляционным и компрессорным оборудованием, где требуется защита от внешних воздействий.

Исполнение ПМА-3130 - это нереверсивный пускатель в защищенном корпусе IP40, без встроенного теплового реле, с контактной группой 1з+1р (один нормально замкнутый и один нормально разомкнутый вспомогательный контакт). Модель рассчитана на напряжение втягивающей катушки 380 В переменного тока. Пускатели серии ПМА-3000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.

Основные характеристики ПМА-3130 380В:

• Напряжение 380В: Спроектированный для работы с высоким напряжением, пускатель ПМА-3130 идеально подходит для электрооборудования, требующего стабильного и эффективного запуска.
• Надежные Контакты: Оборудование оснащено надежными контактами, обеспечивающими стабильное соединение и минимизацию риска перебоев в работе.
• Прочный Корпус: Изготовленный из высококачественных материалов, корпус пускателя обеспечивает надежную защиту от внешних воздействий, обеспечивая долгий срок службы.
• Простота Установки: Пускатель легко устанавливается и интегрируется в вашу систему, что экономит ваше время при внедрении оборудования.
• Сертифицированное Качество: ПМА-3130 соответствует высоким стандартам безопасности и эффективности, что подтверждено соответствующими сертификатами.

Технические характеристики ПМА-3130 380В

Пускатели серии ПМА-3130 обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Номинальный ток главной цепи (АС-3, 380В): 40А
• Номинальное рабочее напряжение (Ue): до 660 В, 50/60 Гц
• Напряжение втягивающей катушки: 380 В (переменного тока)
• Макс. мощность двигателя при 380В (АС-3): до 18,5 кВт
• Вспомогательные контакты: 1 нормально замкнутый (НЗ/з) + 1 нормально разомкнутый (НО/р)
• Наличие теплового реле: Нет (устанавливается отдельно)
• Степень защиты: IP40 (в корпусе)
• Климатическое исполнение: УХЛ3 (от -40°C до +40°C)
• Класс износостойкости: В (базовый), доступны А и Б
• Способ монтажа: Винтовое крепление на панель

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

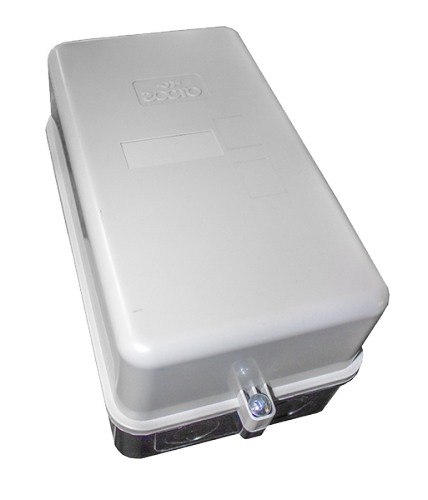

1. Защищенное исполнение IP40: Пускатель имеет защитный корпус, обеспечивающий защиту от проникновения твердых частиц размером более 1 мм. Это позволяет устанавливать аппарат внутри производственных помещений, защищая его от случайных прикосновений и пыли
2. Кнопки управления на корпусе: Исполнение IP40 с кнопками «Пуск» и «Стоп» позволяет осуществлять местное управление двигателем непосредственно с корпуса пускателя
3. Контактная группа 1з+1р: Наличие как замыкающего (1з), так и размыкающего (1р) вспомогательных контактов позволяет гибко строить схемы управления: использовать замыкающий контакт для цепи самоподхвата, а размыкающий - для сигнализации состояния пускателя или электрической блокировки
4. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В, что делает его оптимальным выбором для мощных насосов, вентиляторов, компрессоров и крановых механизмов
5. Высокая износостойкость: Пускатели серии ПМА доступны в классах износостойкости А, Б и В, что позволяет выбрать аппарат под интенсивность эксплуатации
6. Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
7. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством

Области применения ПМА-3130 380В

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов, тепловых завес.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
• Конвейерных линий: Управление ленточными транспортерами.
• Кранового и подъемного оборудования: Управление механизмами подъема и передвижения.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ).

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ3 - для эксплуатации в районах с умеренным и холодным климатом .
• Температура эксплуатации: от -40°C до +40°C.
• Высота над уровнем моря: Допускается эксплуатация на высоте до 4300 м при напряжении до 380 В с обязательным снижением тока на 10%.
• Регламент обслуживания: Раз в 6 месяцев. Обесточить сеть → очистить элементы прибора от пыли → проверить затяжку силовых клемм. Проверить контакты на отсутствие нагара и оплавления.

Меры безопасности

• Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Заземление: Металлический корпус пускателя должен быть надежно заземлен.
• Подключение катушки: При подключении катушки на 380В на нее подаются две разноименные фазы. Ошибочное подключение приведет к выходу катушки из строя.
• Обязательная установка теплового реле: ПМА-3130 не имеет встроенной тепловой защиты — установка РТЛ или РТТ обязательна для сохранения работоспособности двигателя

Наш завод гарантирует:

• Оригинальное качество: Мы являемся прямыми производителями, что исключает риск приобретения контрафактной продукции .
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
