Сертификат: ПускателиПМА-3200 220В: пускатель 40А 18,5кВт

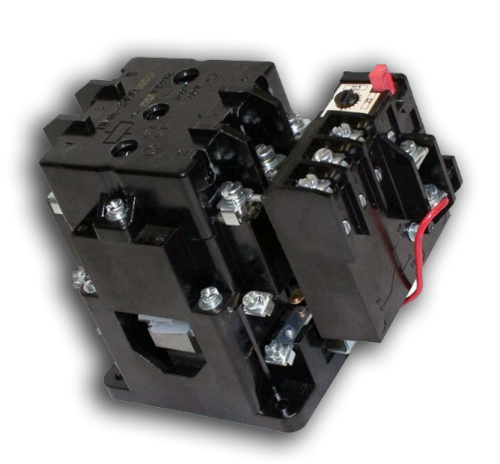

Магнитный пускатель ПМА-3200 220В - это нереверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50 и 60Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как комплексное решение, сочетающее надежную коммутацию со встроенной защитой от перегрузок, для систем управления крановым, насосным, вентиляционным и компрессорным оборудованием.
Исполнение ПМА-3200 - это нереверсивный пускатель открытого исполнения IP00, со встроенным тепловым реле (диапазон регулирования 28.0-40.0А) , с одним замыкающим вспомогательным контактом (1з/1НО). Модель рассчитана на напряжение втягивающей катушки 220 В переменного тока . Пускатели серии ПМА-3000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации, и соответствуют требованиям ГОСТ.
Технические характеристики ПМА-3200 220В
Пускатели серии ПМА-3200 обладают следующими параметрами:
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия
- Режим работы: повторно-кратковременный ПВ 40%
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
- Номинальный ток главной цепи (АС-3, 400В): 40А
- Номинальное рабочее напряжение (Ue): до 660В, 50/60Гц
- Напряжение втягивающей катушки (Us): 220В (переменного тока, 50Гц)
- Макс. мощность двигателя при 380В (АС-3): до 18,5кВт
- Вспомогательные контакты: 1 нормально разомкнутый (замыкающий, 1з/1НО)
- Наличие теплового реле: Да
- Степень защиты: IP00 (открытое исполнение)
- Климатическое исполнение: УХЛ4 (от -40°C до +55°C)
- Класс износостойкости: В
Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.
Габаритные размеры
Конструктивные особенности и преимущества
- Встроенное тепловое реле РТТ-141: Ключевая особенность ПМА-3200 - наличие встроенного трехполюсного теплового реле, которое защищает двигатель от длительных перегрузок, токов, возникающих при обрыве одной из фаз, и асимметрии фаз
- Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В , что делает его оптимальным выбором для мощных насосов, вентиляторов и компрессоров
- Высокая износостойкость: Пускатели серии ПМА-3000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации
- Открытое исполнение IP00: Пускатель предназначен для монтажа внутри шкафов управления, что обеспечивает компактную компоновку систем автоматизации
- Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
- Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством
Области применения ПМА-3200 220В
На заводе «Электроконтактор» мы рекомендуем применять эту модель для:
- Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
- Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов, тепловых завес.
- Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
- Конвейерных линий: Управление ленточными транспортерами.
- Кранового и подъемного оборудования: Управление механизмами подъема и передвижения.
- Систем автоматизации: В составе низковольтных комплектных устройств (НКУ).
Условия эксплуатации и обслуживания
- Климатическое исполнение: УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом .
- Температура эксплуатации: от -40°C до +55°C .
- Высота над уровнем моря: Не более 2000 м.
- Регламент обслуживания: Раз в 6 месяцев. Обесточить сеть → очистить элементы прибора от пыли → проверить затяжку силовых клемм. Проверить контакты на отсутствие нагара и оплавления. Периодически проверяйте работоспособность теплового реле, имитируя перегрузку (ручной возврат после срабатывания должен быть четким).
Меры безопасности
- Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
- Заземление: Обеспечить надежное заземление корпуса пускателя и двигателя отдельным проводником.
- Подключение катушки: При подключении катушки на 220В на нее подаются фаза и ноль. Ошибочное подключение на 380В приведет к выходу катушки из строя.
- Защита от самозапуска: При срабатывании тепловой защиты пускатель не должен включиться автоматически. Используйте тепловое реле с ручным возвратом.
Наш завод гарантирует:
- Оригинальное качество: Мы являемся прямыми производителями, что исключает риск приобретения контрафактной продукции
- Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы
