Пускатель ПМА-3212

ПМА-3212: нереверсивный пускатель 40А с тепловым реле

Магнитный пускатель ПМА-3212 - это нереверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках. Устройство предназначено для работы в сетях переменного тока напряжением до 660В частотой 50 и 60Гц .

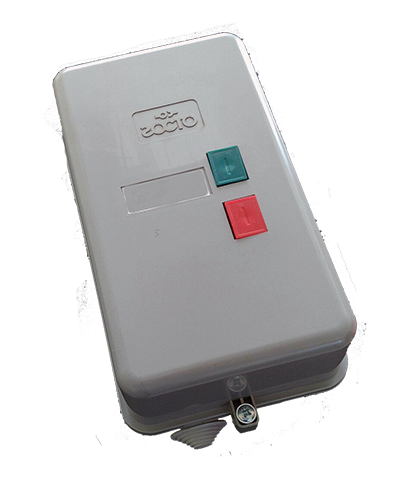

На заводе «Электроконтактор» мы рассматриваем данное устройство как комплексное решение, сочетающее надежную коммутацию со встроенной защитой от перегрузок. Исполнение ПМА-3212 - это нереверсивный пускатель в защищенном корпусе IP40, со встроенным тепловым реле РТТ-141 (диапазон регулирования 28,0-45,0 А).

Технические характеристики ПМА-3212

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255.
• Номинальный ток главной цепи (АС-3, 400В): 40А
• Номинальное рабочее напряжение (Ue): до 660В, 50/60Гц
• Напряжение втягивающей катушки: 24В, 110В, 127В, 220В, 380В (переменного тока)
• Макс. мощность двигателя при 380В (АС-3): до 18,5 кВт (ориентировочно)
• Вспомогательные контакты: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Наличие теплового реле: Да (РТТ-141, диапазон 28,0-45,0 А)
• Степень защиты: IP40
• Климатическое исполнение: У3, УХЛ4 (от -40°C до +40°C)
• Механическая износостойкость: до 8 000 000 циклов ВО
• Коммутационная износостойкость: до 300 000 циклов ВО (класс В)
• Способ монтажа: Винтовое крепление на панель (М5)
• Мощность катушки (включение/удержание): 200 ВА / 20 ВА

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Встроенное тепловое реле РТТ-141: Ключевая особенность ПМА-3212 - наличие встроенного трехполюсного теплового реле, которое защищает двигатель от длительных перегрузок и токов, возникающих при обрыве одной из фаз . Принцип работы реле основан на контроле величины тока, потребляемого двигателем
2. Исполнение в корпусе IP40: Пускатель имеет защитный корпус, обеспечивающий защиту от проникновения твердых частиц размером более 1 мм. Это позволяет устанавливать аппарат внутри производственных помещений, защищая его от случайных прикосновений и пыли
3. Расширенная контактная группа 2з+2р: Наличие 4 вспомогательных контактов позволяет реализовывать схемы управления с цепями сигнализации и электрической блокировки без применения дополнительных контактных приставок
4. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В, что делает его оптимальным выбором для мощных насосов, вентиляторов и компрессоров
5. Высокая износостойкость: Механическая износостойкость достигает 8 миллионов циклов , коммутационная — до 300 000 циклов, что гарантирует длительный срок службы даже в условиях интенсивной эксплуатации
6. Нулевая защита: При исчезновении напряжения или его снижении до допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
7. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством .

Области применения ПМА-3212

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов, тепловых завес.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
• Конвейерных линий: Управление ленточными транспортерами.
• Кранового и подъемного оборудования: Управление механизмами подъема и передвижения.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ).

Условия эксплуатации и обслуживания

• Климатическое исполнение: У3, УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом .
• Температура эксплуатации: от -40°C до +40°C .
• Высота над уровнем моря: Не более 2000 м.
• Регламент обслуживания: Раз в 6 месяцев. Обесточить сеть → очистить элементы прибора от пыли → проверить затяжку силовых клемм. Проверить контакты на отсутствие нагара и оплавления. Периодически проверяйте работоспособность теплового реле, имитируя перегрузку.

Меры безопасности

• Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления .
• Заземление: Обеспечить надежное заземление корпуса пускателя и двигателя отдельным проводником .
• Подключение катушки: При подключении катушки строго соблюдайте схему в соответствии с ее номинальным напряжением .
• Защита от самозапуска: При срабатывании тепловой защиты пускатель не должен включиться автоматически. Используйте тепловое реле с ручным возвратом .
• Безопасные границы дуги: При отключении аварийных токов безопасные границы выброса дуги находятся на расстоянии 50 мм от дугогасительной крышки

Наш завод гарантирует:

• Оригинальное качество: Мы являемся производителями, что исключает риск приобретения контрафактной продукции.
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
