Пускатель ПМА-3300

Пускатель ПМА-3300 40А 2з+2р

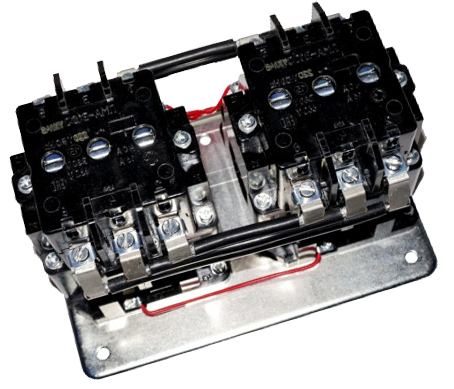

Электромагнитный пускатель ПМА-3300 с номинальным током 40 А в реверсивном исполнении — аппарат, рекомендованный для задач, требующих изменения направления вращения двигателя. Это устройство разработано на базе проверенной временем серии ПМА и сочетает в себе высокую коммутационную способность с простотой монтажа и обслуживания.

Пускатель ПМА-3300 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50 и 60 Гц. Реверсивная функция реализована за счёт двух встроенных контакторов с электрической блокировкой, исключающей их одновременное включение, что критически важно для предотвращения короткого замыкания на сборных шинах .

Данная модель (индекс «3» во втором разряде) поставляется без встроенного теплового реле, что даёт вам свободу выбора системы защиты двигателя - вы можете интегрировать реле РТЛ или РТТ, либо использовать внешний автоматический выключатель с тепловым расцепителем

Электрическая схема

Технические характеристики ПМА-3300 40А (2з+2р)

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%;
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255.
• Номинальный ток главной цепи (Iн): 40А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Номинальная мощность при 380В (АС-3): 18,5кВт
• Номинальная мощность при 660В (АС-3): 22кВт
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Механическая износостойкость: 8 млн циклов ВО
• Коммутационная износостойкость (АС-3): 300 000 циклов ВО
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: УХЛ4, У1, Т3 (по заказу)
• Категория применения: АС-1, АС-3, АС-4
• Назначение: реверсивный

Расшифровка обозначения ПМА-3300

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

ПМА - пускатель магнитный серии ПМА;

• 3 - величина пускателя по номинальному току (40А) ;
• 3 - реверсивный, без теплового реле, с электрической блокировкой ;
• 0 - степень защиты IP00 (без оболочки) ;
• 0 - переменный ток цепи управления 380В

Конструктивные особенности и преимущества

Пускатели серии ПМА зарекомендовали себя как надёжные аппараты для тяжёлых условий эксплуатации. Модель ПМА-3300 обладает рядом инженерных преимуществ:

1. Реверсивное исполнение с электрической блокировкой. Два контактора смонтированы на общей панели и снабжены схемой блокировки, которая гарантирует, что включение одного контактора механически и электрически предотвращает включение другого. Это исключает аварийные режимы при ошибочных действиях оператора
2. Высокая механическая износостойкость. Ресурс устройства достигает 8 миллионов циклов «включение-отключение», что обеспечивает длительный срок службы даже в режимах с частыми пусками и реверсами
3. Развитая система вспомогательных контактов. Наличие двух замыкающих и двух размыкающих контактов (2з+2р) позволяет гибко строить схемы управления: организовывать цепи самоподхвата, блокировки, сигнализации или подключать внешние контроллеры без использования дополнительных релейных модулей
4. Винтовые зажимы для надёжного подключения. Силовые клеммы рассчитаны на подключение медных проводников сечением от 4 до 16 мм², что соответствует нагрузке 40 А и позволяет использовать стандартные монтажные кабели

Области применения оборудования

ПМА-3300 40А - это универсальное решение для управляющих систем промышленных объектов, где требуется изменение направления вращения двигателя:

• Крановое оборудование (механизмы передвижения кранов и тележек, требующие реверса)
• Конвейерные системы с реверсивным движением ленты
• Лифтовое и эскалаторное хозяйство
• Насосные станции с периодическим изменением направления потока
• Станки и металлообрабатывающее оборудование (подача, возврат суппортов)

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону. Крепление осуществляется четырьмя винтами М6
• Окружающая среда: пускатель рассчитан на работу во взрывобезопасных помещениях с содержанием агрессивных газов и паров, не превышающим допустимых норм. Прямое попадание влаги и масла в открытый аппарат (IP00) исключено .
• Частота осмотров: рекомендуется проводить визуальный осмотр силовой группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации. Особое внимание уделяйте контактам - следы подгара или оплавления требуют немедленной замены аппарата.
• Чистота: при работе в запылённых цехах периодически продувайте пускатель сжатым воздухом для удаления токопроводящей пыли (графитовой, металлической) с изоляционных поверхностей и дугогасительных камер.

Меры безопасности (ТБ и ПУЭ)

При эксплуатации и обслуживании ПМА-3300 строго соблюдайте требования действующих норм:

• Перед обслуживанием убедитесь в отсутствии напряжения на силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру в течение нескольких минут.
• Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
