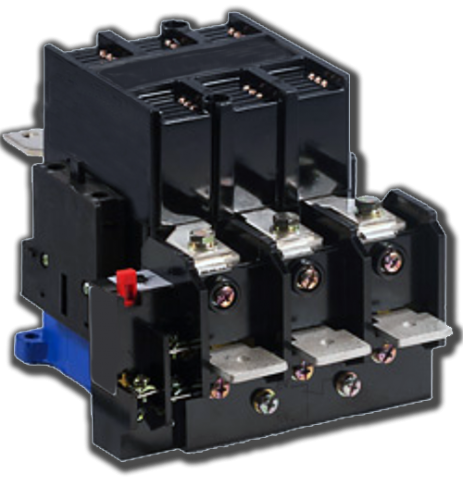

Сертификат: ПускателиПускатель ПМА-5202 100А 2з+2р
Электромагнитный пускатель ПМА-5202 с номинальным током 100А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями со встроенной защитой от перегрузок.
Пускатель ПМА-5202 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 55кВт (при 380/400В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50Гц. Данная модель относится к 5-й величине (100А). Индекс «2» во втором разряде маркировки означает нереверсивное исполнение со встроенным тепловым реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях . Пускатель поставляется без встроенных кнопок управления.
Технические характеристики
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Ток номинальный – 100А;
- Защита по IP – 00;
- Вспомогательные контакты – 2з+2р;
- Катушка управления напряжением – 380В;
- Категория размещения – УХЛ4;
- Серия – ПМА;
- Исполнение – нереверсивный;
- Наличие защитного реле – с реле;
- Класс оборудования – Класс Б;
- Наличие кнопок управления – без кнопок;
Основные преимущества ПМА-5202 100А 2з+2р:
- Высокая Нагрузочная Способность: Рассчитанный на нагрузку до 100А, этот пускатель обеспечивает эффективное управление даже сильными электропотребителями.
- Двойные Контакты: С 2 замыкающими и 2 разомкнутыми контактами, ПМА-5202 обеспечивает более широкие возможности подключения и управления электрооборудованием.
- Прочная Конструкция: Надежный корпус и компоненты гарантируют долгий срок службы и минимальную потребность в обслуживании.
Применение ПМА-5202 100А 2з+2р:
- Промышленные Производства: Идеально подходит для управления различными электроприборами и машинами в промышленных условиях.
- Строительные Системы: Обеспечивает безопасное и эффективное включение и выключение электрооборудования на строительных площадках.
- Энергетические Системы: Прекрасно подходит для управления энергетическим оборудованием, обеспечивая стабильность в электросети.
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
- Среда: неагрессивная и невзрывоопасная.
- Высота над уровнем моря: не более 2000 м.
- Температура: от -40 до +40 °C для исполнения УХЛ4.
- Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание - при (0,3–0,75) Uc.
- Условия использования: в помещениях с регулируемыми климатическими условиями.
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- Проверяйте настройку теплового реле - ток уставки должен соответствовать номинальному току защищаемого двигателя.
- При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
______________________________________________________________________________________
______________________________________________________________________________________
ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220 В или 380 В) и требуемое климатическое исполнение. Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.
Все пускатели ПМА-5202, произведённые на «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Встроенное тепловое реле РТТ-325, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях
