Сертификат: ПускателиПМА-3500 IP40: пускатель 40А 18,5кВт в корпусе

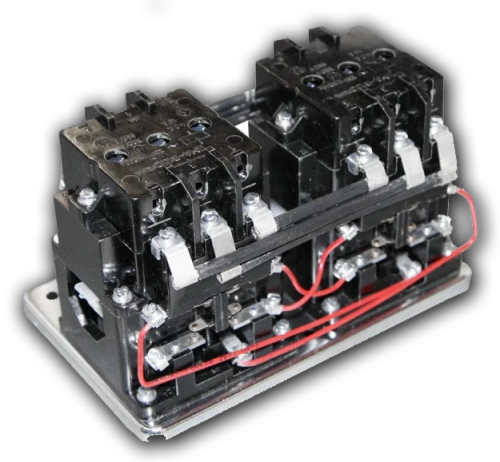

Магнитный пускатель ПМА-3500 40А 380В IP40 - это реверсивный электромеханический аппарат третьей величины, предназначенный для дистанционного пуска, остановки и изменения направления вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как современное решение для систем управления крановым, насосным, вентиляционным и другим промышленным оборудованием, где требуется реверсивная коммутация в условиях, предполагающих защиту от внешних воздействий.
Исполнение ПМА-3500 в IP40 - это реверсивный пускатель в защищенном корпусе (IP40), оснащенный механической и электрической блокировкой для предотвращения одновременного включения контакторов «Вперед» и «Назад». Модель рассчитана на напряжение втягивающей катушки 380В переменного тока (исполнение Х4=0) и может комплектоваться вспомогательными контактами 2з+2р или 4з+4р. Пускатели серии ПМА выпускаются в классах износостойкости А и Б, что позволяет подобрать аппарат под интенсивность эксплуатации
Технические характеристики ПМА-3500 40А 380В
Пускатели серии ПМА-3500 обладают следующими параметрами:
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия
- Частота: 50/60Гц
- Режим работы: повторно-кратковременный ПВ 40%
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
- Номинальный ток главной цепи (АС-3): 40А
- Номинальное рабочее напряжение (Ue): до 660 В, 50 Гц
- Макс. мощность двигателя при 380В (АС-3): до 18,5 кВт
- Вспомогательные контакты: 2з+2р или 4з+4р (в зависимости от модификации)
- Наличие теплового реле: Нет (устанавливается отдельно)
- Исполнение: Реверсивное, с механической и электрической блокировкой
- Степень защиты: IP40
- Климатическое исполнение: УХЛ4 (от -40°C до +40°C)
- Класс износостойкости: В (базовый), доступны А и Б
- Способ монтажа: Винтовое крепление на панель
Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.
Конструктивные особенности и преимущества
- Защищенное исполнение IP40: Пускатель имеет защитный корпус, обеспечивающий защиту от проникновения твердых частиц размером более 1 мм. Это позволяет устанавливать аппарат внутри производственных помещений, защищая его от случайных прикосновений и пыли, что выгодно отличает его от открытых моделей IP00
- Реверсивное исполнение с двойной блокировкой: ПМА-3500 представляет собой два контактора, объединенных в общем корпусе с механической и электрической блокировкой, что исключает одновременное включение контакторов «Вперед» и «Назад», предотвращая короткое замыкание при смене направления вращения
- Контактная группа: Пускатель может поставляться с контактами 2з+2р или 4з+4р, что позволяет реализовывать схемы управления с цепями сигнализации и электрической блокировки без применения дополнительных контактных приставок
- Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В, что делает его оптимальным выбором для мощных насосов, вентиляторов и компрессоров
- Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
- Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством
Области применения ПМА-3500 40А 380В IP40
На заводе «Электроконтактор» мы рекомендуем применять эту модель для :
- Кранового и подъемного оборудования: Реверсивное управление механизмами подъема и передвижения.
- Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
- Вентиляционных систем: Управление приточными и вытяжными установками, вентиляторами.
- Конвейерных линий: Реверсивное управление ленточными транспортерами.
- Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
- Систем автоматизации: В составе низковольтных комплектных устройств (НКУ).
Условия эксплуатации и обслуживания
- Климатическое исполнение: УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом
- Высота над уровнем моря: Не более 2000 м. Допускается эксплуатация на высоте до 4300 м при напряжении до 380 В с обязательным снижением тока на 10%
- Среда эксплуатации: Окружающая среда должна быть взрывобезопасной, не содержащей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы
- Рабочее положение: Крепление на вертикальной плоскости выводами вверх и вниз с помощью винтов. Допускается отклонение на 15° в любую сторону
- Регламент обслуживания: Раз в 6 месяцев. Обесточить сеть → очистить корпус и элементы прибора от пыли → проверить затяжку силовых клемм
Указания мер безопасности
- Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
- Перед вводом в эксплуатацию пускатель необходимо заземлить.
- Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя должно быть не менее 15мм, до других частей пускателя (кроме плоскости крепления) не менее 5мм.
Порядок работы
- После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя, который при этом замыкает главные и вспомогательные контакты.
- Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
- При размыкании цепи питания катушки управления пускателя, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
Наш завод гарантирует:
- Оригинальное качество: Мы являемся производителями, что исключает риск приобретения контрафактной продукции.
- Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
