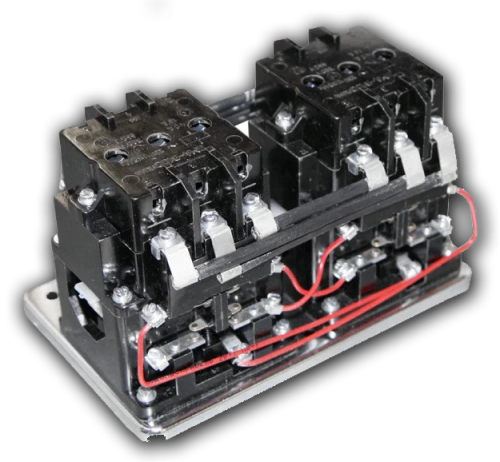

Пускатель ПМА-3502

Пускатель ПМА-3502 40А IP00 Реверсивный

Электромагнитный пускатель ПМА-3502 с номинальным током 40А в реверсивном исполнении - аппарат, который мы рекомендуем для ответственных задач, где надёжность реверса имеет первостепенное значение .

Пускатель ПМА-3502 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель имеет индекс «5» во втором разряде маркировки, что означает реверсивное исполнение без теплового реле, но с электрической и механической блокировками контакторов. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления

Пускатели имеют дополнительные функции:

• Реверсирование;
• При наличии защитных реле – защита электромоторов от различных перегрузок;

Производятся пускатели ПМА в нескольких исполнениях:

• Открытые без защитного реле;
• Открытые с защитным реле;
• Закрытые с защитным реле;
• Закрытые без защитного реле;

Расшифровка обозначения ПМА-3502

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе :

• ПМА - пускатель магнитный серии ПМА;
• 3 - величина пускателя по номинальному току (40А);
• 5 - реверсивный, без теплового реле, с электрической и механической блокировками;
• 0 - степень защиты IP00 (открытое исполнение, без кнопок);
• 2 - переменный ток цепи управления, напряжение главной цепи 660В.

Технические характеристики ПМА-3502 40А IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255.
• Тип: ПМА-3502 (реверсивный, без теплового реле)
• Номинальный ток главной цепи (Iн): 40А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): 18,5кВт
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет
• Тип блокировки: Электрическая + механическая
• Тип тока цепи управления: Переменный
• Способ монтажа: Винтовой
• Кнопки управления: без кнопок управления;
• Реверс: реверсивного исполнения

Конструктивные особенности и преимущества

Пускатель ПМА-3502 с двойной блокировкой обладает рядом инженерных преимуществ:

1. Двойная блокировка (электрическая и механическая). Это ключевое отличие модели от ПМА-3400 (с только электрической блокировкой) и ПМА-3300. Механическая блокировка физически препятствует одновременному включению обоих контакторов, что обеспечивает дополнительный уровень защиты от короткого замыкания на сборных шинах при отказе электрической части блокировки. Это особенно важно для ответственных крановых механизмов.
2. Отсутствие встроенного теплового реле. Индекс «5» означает, что пускатель поставляется без тепловой защиты. Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с нужным диапазоном уставок или использовать электронное реле защиты.
3. Открытое исполнение IP00. Аппарат предназначен для установки в закрытые распределительные шкафы, панели и щиты управления. Это упрощает компоновку и снижает стоимость изделия.
4. Высокая коммутационная износостойкость. Пускатели серии ПМА рассчитаны на интенсивную эксплуатацию с частыми реверсами, что критично для кранового оборудования и конвейерных линий .

Области применения оборудования

ПМА-3502 40А с двойной блокировкой рекомендуется для объектов с повышенными требованиями к надёжности реверсивных схем:

• Крановое оборудование (механизмы подъёма и передвижения кранов, где отказ блокировки недопустим);
• Конвейерные системы с реверсивным движением ленты;
• Лифтовое хозяйство и подъёмники;
• Насосные станции с периодическим изменением направления потока;
• Станки с реверсивным приводом (фрезерные, токарные).

Условия эксплуатации и обслуживания

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15°.
• Высота над уровнем моря: не более 2000 м для стандартных исполнений.
• Окружающая среда: взрывобезопасная, без агрессивных газов и паров.
• Температура: от -40 до +50 °C.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах.
• Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
