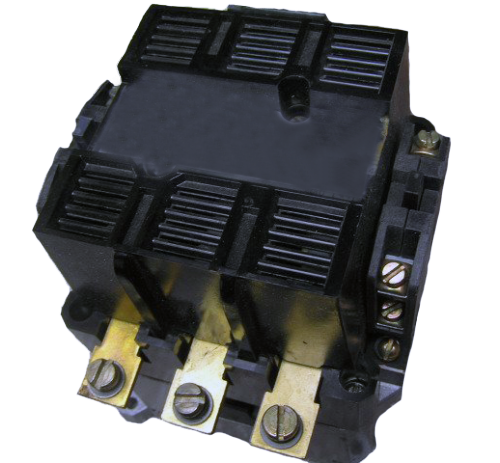

Пускатель ПМА-4102 220В

Пускатель ПМА-4102 220В 63А Нереверсивный

Электромагнитный пускатель ПМА-4102 с номинальным током 63А и напряжением катушки управления 220В - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными асинхронными двигателями до 30 кВт в стационарных промышленных установках.

Пускатель ПМА-4102 предназначен для дистанционного пуска и остановки электродвигателей с короткозамкнутым ротором при напряжении до 660В переменного тока частотой 50Гц. Данная модель относится к 4-й величине (63 А) и имеет индекс «1» во втором разряде маркировки, что означает нереверсивное исполнение без теплового реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления.

Расшифровка обозначения ПМА-4102 220В

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе :

ПМА - пускатель магнитный серии ПМА;

4 - величина пускателя по номинальному току (63 А);

1 - нереверсивный, без теплового реле;

0 - степень защиты IP00 (открытое исполнение, без кнопок);

2 - переменный ток цепи управления, напряжение главной цепи до 660 В.

Технические характеристики

• Производство – Россия;
• Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
• Тип – силовой;
• Способ установки – на монтажную плату;
• Защита по IP – 00;
• Ток – переменный:
• Рабочее напряжение – 660В;
• Катушка управления напряжением – 36В;
• Категория размещения – УХЛ4;
• Наличие/отсутствие кнопок управления – нет;
• Модельный ряд – ПМЛ;
• Износостойкость – класс Б;
• Наличие/отсутствие защитного реле – нет;
• Исполнение – нереверсивный;
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Ток номинальный - 63А;

Конструктивные особенности и преимущества

Пускатель ПМА-4102 с напряжением катушки 220 В и расширенной контактной группой 2з+2р обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку двигателя в одном направлении. Для реверсирования необходимо использовать два пускателя, соединённых по соответствующей схеме.
2. Напряжение катушки 220В. Позволяет подключать пускатель в стандартные схемы управления с питанием от фазы и нуля, что упрощает монтаж и интеграцию в существующие системы.
3. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты . Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с соответствующим диапазоном уставок или использовать электронное реле защиты.
4. Развитая система вспомогательных контактов (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи самоподхвата, блокировки и сигнализации.
5. Высокая механическая и коммутационная износостойкость. Пускатель выдерживает до 5 млн циклов механических включений и 300 тыс. коммутационных циклов в категории АС-3 , что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
6. Высокая надёжность срабатывания. Пускатели соответствуют требованиям ГОСТ, обеспечивают отсутствие шумов и повышенную надёжность работы.

Области применения оборудования

ПМА-4102 63А рекомендуется для управления мощным промышленным оборудованием :

• Крановое оборудование (механизмы подъёма и передвижения кранов);
• Конвейерные системы с высокой нагрузкой;
• Насосные станции и компрессоры;
• Вентиляционные установки и дымососы;
• Станки с мощным приводом;
• Системы автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Напряжение катушки: колебания напряжения питания катушки не должны превышать +10% / -15% от номинального .
• Зазоры: на расстоянии ближе 25 мм от дугогасительной камеры не допускается прокладка проводников или размещение другой аппаратуры во избежание переброса дуги.
• Окружающая среда: взрывобезопасная, без содержания агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
