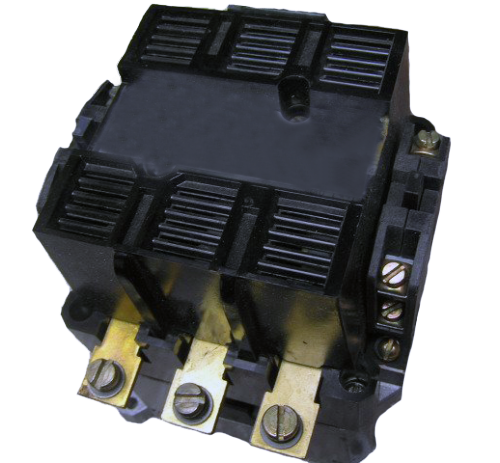

Пускатель ПМА-4102 2з+2р

Пускатель ПМА-4102 2з+2р 63А Нереверсивный

Электромагнитный пускатель ПМА-4102 с номинальным током 63А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными асинхронными двигателями и другими нагрузками в стационарных промышленных установках.

Пускатель ПМА-4102 предназначен для дистанционного пуска и остановки электродвигателей с короткозамкнутым ротором, а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50/60 Гц . Данная модель относится к 4-й величине (63А) и имеет индекс «1» во втором разряде маркировки, что означает нереверсивное исполнение без теплового реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления.

Расшифровка обозначения ПМА-4102

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе :

ПМА - пускатель магнитный серии ПМА;

4 - величина пускателя по номинальному току (63А);

1 - нереверсивный, без теплового реле;

0 - степень защиты IP00 (открытое исполнение, без кнопок);

2 - переменный ток цепи управления, напряжение главной цепи до 660В.

Технические характеристики ПМА-4102 63А (2з+2р) IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: ПМА-4102 (нереверсивный, без теплового реле)
• Номинальный ток главной цепи (Iн): 63А
• Номинальное рабочее напряжение (Uн): до 660 В переменного тока
• Коммутационная мощность при 380В (АС-3): 30 кВт
• Коммутационная мощность при 660В (АС-3): 37 кВт
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет
• Механическая износостойкость: 5 млн циклов ВО
• Коммутационная износостойкость: 300 000 циклов ВО
• Время срабатывания: 20 мс

Конструктивные особенности и преимущества

Пускатель ПМА-4102 с расширенной контактной группой 2з+2р обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку двигателя в одном направлении. Для реверсирования необходимо использовать два пускателя, соединённых по соответствующей схеме.
2. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты. Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с соответствующим диапазоном уставок или использовать электронное реле защиты.
3. Развитая система вспомогательных контактов (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи самоподхвата, блокировки, сигнализации и дистанционного контроля состояния аппарата.
4. Высокая механическая и коммутационная износостойкость. Пускатель выдерживает до 5 млн циклов механических включений и 300 тыс. коммутационных циклов в категории АС-3, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
5. Широкая область применения. Пускатели серии ПМА могут применяться для управления крановым оборудованием, конвейерами, насосами, компрессорами, вентиляторами, тепловыми завесами и системами автоматического ввода резерва (АВР).
6. Пригодность для работы с микропроцессорной техникой. Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.

Области применения оборудования

ПМА-4102 63А рекомендуется для управления мощным промышленным оборудованием :

• Крановое оборудование (механизмы подъёма и передвижения кранов);
• Конвейерные системы с высокой нагрузкой;
• Насосные станции и компрессоры;
• Вентиляционные установки и дымососы;
• Станки с мощным приводом;
• Системы автоматического ввода резерва (АВР);
• Освещение и тепловые завесы.

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону .
• Напряжение катушки: колебания напряжения питания катушки не должны превышать +10% / -15% от номинального .
• Окружающая среда: взрывобезопасная, без содержания агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы .
• Климатическое исполнение: УХЛ4 - для помещений с регулируемыми климатическими условиями .

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
• При работе в системах с тиристорным управлением необходимо шунтировать включающую катушку помехоподавляющим устройством.
