Пускатель ПМА-4202

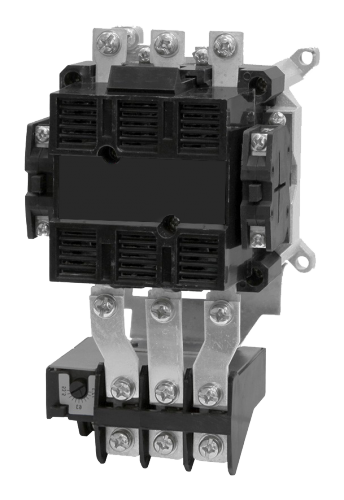

Пускатель ПМА-4202 63А IP00 УХЛ4 2НО+2НЗ

Пускатели ПМА-4202 производятся на Заводе Электроконтактор г. Челябинск и соответствуют всем отечественным и зарубежным стандартам качества, о чем свидетельствуют соответствующие сертификаты.

Наличие защитных реле, либо аппаратов защиты позисторной позволяют пускателям защищать управляемые электрические двигатели от перегрузок и сверхтоков.

Комплектация пускателей ОПН (ограничители перенапряжения) позволяет использовать ПМА в системах управления, применяющих микропроцессорную технику.

ПМА-4202 220В применяются в тепловозах, так же допускается использование их в общепромышленных установках стационарных.

Технические характеристики

• Производство – Завод Электроконтактор, г. Челябинск;
• Напряжение номинальное – 660В;
• Ток номинальный – 63А;
• Защита по IP – 00;
• Полюсов – 3;
• Серия товара – ПМА;
• Исполнение – нереверсивный;
• Монтаж, способ – на монтажную плату;
• Напряжение главной катушки – 220В;
• Контактная схема – 2Но+2Нз;
• Установка дополнительных контактов – нет возможности;
• Защитное реле – имеется;
• Категория размещения - УХЛ4;

Конструктивные особенности и преимущества

Пускатель ПМА-4202 с встроенным тепловым реле и расширенной контактной группой 2НО+2НЗ обладает рядом инженерных преимуществ:

1. Встроенное тепловое реле. Осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, а также от несимметрии фаз . Диапазон уставок 53,5–63 А позволяет точно настроить защиту под конкретный двигатель.
2. Расширенная вспомогательная контактная группа (2НО+2НЗ). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи самоподхвата, блокировки, сигнализации и дистанционного контроля состояния аппарата.
3. Высокая износостойкость. Пускатель выдерживает до 300 тыс. коммутационных циклов в категории АС-3, что гарантирует длительный срок службы даже при интенсивной эксплуатации. Пускатели отличаются высокой механической и коммутационной износостойкостью.
4. Открытое исполнение IP00. Аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления. Отсутствие собственного корпуса упрощает компоновку и снижает стоимость изделия.
5. Надёжная конструкция. Пускатели серии ПМА соответствуют требованиям ГОСТ, обеспечивают высокую надёжность срабатывания, отсутствие шумов и простоту конструкции.
6. Пригодность для работы с микропроцессорной техникой. Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники и при тиристорном управлении.

Области применения оборудования

ПМА-4202 63А 380В с тепловой защитой и расширенной контактной группой рекомендуется для управления мощным промышленным оборудованием :

• Крановое оборудование (механизмы подъёма и передвижения кранов);
• Конвейерные системы с высокой нагрузкой;
• Насосные станции и компрессоры;
• Вентиляционные установки и дымососы;
• Станки с мощным приводом;
• Системы автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования :

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону. Крепление осуществляется винтами.
• Напряжение катушки: колебания напряжения питания катушки не должны превышать +10% / -15% от номинального.
• Температура: от -40 до +40 °C для исполнения УХЛ4.
• Условия использования: в помещениях с регулируемыми климатическими условиями (категория размещения УХЛ4).

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• Проверяйте настройку теплового реле - ток уставки должен соответствовать номинальному току защищаемого двигателя .
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

Все пускатели ПМА-4202, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Встроенное тепловое реле, расширенная контактная группа 2НО+2НЗ, высокая износостойкость и надёжность конструкции - оптимальное решение для управления мощным приводом в промышленных условиях
