Пускатель ПМА 4500

ПМА-4500 63А IP00: реверсивный пускатель 30кВт

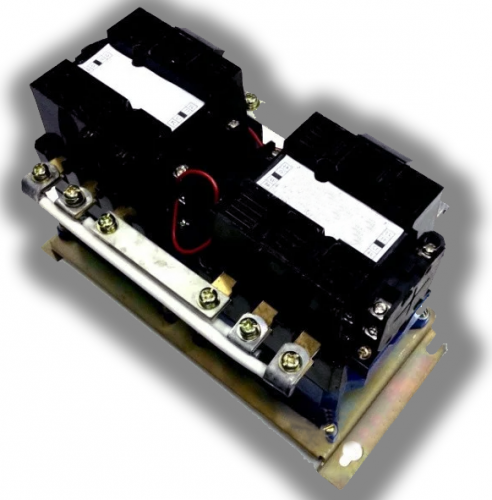

Магнитный пускатель ПМА-4500 63А IP00 380В реверсивный - это электромеханический аппарат четвертой величины, предназначенный для дистанционного пуска, остановки и изменения направления вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления крановым, насосным и вентиляционным оборудованием, где требуется реверсивная коммутация и защита от внешних воздействий.

Исполнение ПМА-4500 - это реверсивный пускатель открытого исполнения IP00, без встроенного теплового реле, с механической и электрической блокировкой для предотвращения одновременного включения контакторов «Вперед» и «Назад». Модель рассчитана на напряжение втягивающей катушки 380 В переменного тока и комплектуется вспомогательными контактами 4з+4р (четыре нормально замкнутых и четыре нормально разомкнутых), что предоставляет широкие возможности для построения сложных схем управления и сигнализации.

Технические характеристики ПМА-4500 63А 380В IP00

Пускатели серии ПМА-4500 обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Частота: 50/60Гц
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Номинальный ток главной цепи (АС-3, 400В): 63А
• Напряжение втягивающей катушки: 380В (переменного тока)
• Вспомогательные контакты: 4 нормально замкнутых (НЗ/з) + 4 нормально разомкнутых (НО/р)
• Наличие теплового реле: Нет (устанавливается отдельно)
• Исполнение: Реверсивное, с механической и электрической блокировкой
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)
• Механическая износостойкость: до 8 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): до 300 000 циклов ВО
• Частота включений в час (без нагрузки): до 3600
• Время срабатывания: 20 мс
• Способ монтажа: Винтовое крепление на панель

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Реверсивное исполнение с двойной блокировкой: ПМА-4500 представляет собой два контактора, объединенных в общем корпусе с механической и электрической блокировкой, что исключает одновременное включение контакторов «Вперед» и «Назад», предотвращая короткое замыкание при смене направления вращения
2. Расширенная контактная группа 4з+4р: Наличие 8 вспомогательных контактов является ключевым преимуществом
3. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 30 кВт при 380В, что делает его оптимальным выбором для мощных насосов, вентиляторов, компрессоров и крановых механизмов
4. Высокая износостойкость: Механическая износостойкость достигает 8 миллионов циклов, коммутационная - 300 000 циклов, что гарантирует длительный срок службы в интенсивных режимах работы
5. Нулевая защита: При исчезновении напряжения или его снижении до (0,3-0,6) Uc пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
6. Совместимость с микропроцессорной техникой: Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники

Области применения ПМА-4500 63А 380В

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Кранового и подъемного оборудования: Реверсивное управление механизмами подъема и передвижения мостовых кранов, кран-балок, тельферов.
• Насосного оборудования: Управление мощными насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Управление реверсивными вентиляторами большой производительности.
• Конвейерных линий: Реверсивное управление ленточными транспортерами.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) и систем АВР.

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом .
• Высота над уровнем моря: Не более 2000 м.
• Среда эксплуатации: Окружающая среда должна быть взрывобезопасной, не содержащей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
• Рабочее положение: Вертикальная плоскость с отклонением не более 15° в любую сторону .
• Регламент обслуживания: Раз в 6 месяцев (для кранов — раз в 3 месяца).

Указания мер безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Перед вводом в эксплуатацию пускатель необходимо заземлить.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя должно быть не менее 15мм, до других частей пускателя (кроме плоскости крепления) не менее 5мм.

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся прямыми производителями (г. Челябинск, ООО Завод «Электроконтактор»), что исключает риск приобретения контрафактной продукции.
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
