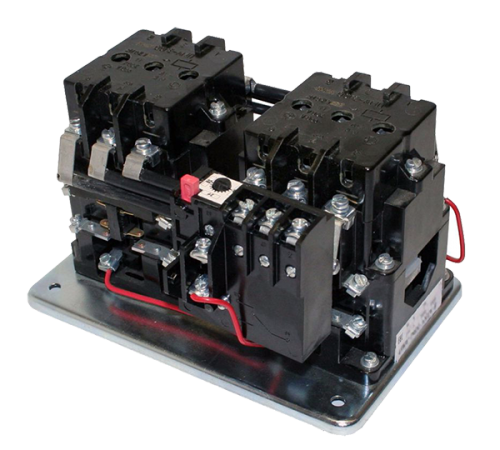

Пускатель ПМА-4602

Пускатель ПМА-4602 63А IP00 Реверсивный

Электромагнитный пускатель ПМА-4602 с номинальным током 63А - аппарат, который мы рекомендуем для дистанционного реверсивного управления мощными трёхфазными двигателями с полным набором защит.

Пускатель ПМА-4602 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 30кВт при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель относится к 4-й величине (63А). Индекс «6» во втором разряде маркировки означает реверсивное исполнение со встроенным тепловым реле и механической блокировкой. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях.

Расшифровка обозначения ПМА-4602

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА.
• 4 - величина пускателя по номинальному току (63А).
• 6 - реверсивный, с тепловым реле, с механической и электрической блокировкой.
• 0 - степень защиты IP00 (открытое исполнение, без кнопок).
• 2 - переменный ток цепи управления, напряжение главной цепи до 660В.

Технические характеристики ПМА-4602 63А (4з+4р) IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: Реверсивный, с тепловым реле, с механической блокировкой
• Номинальный ток главной цепи (Iн): 63А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): 30кВт
• Коммутационная мощность при 660В (АС-3: 37кВт
• Напряжение катушки управления: 220В или 380В, 50Гц
• Количество вспомогательных контактов: 4 нормально разомкнутых (НО) + 4 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле: В комплекте
• Механическая износостойкость: 5 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): 300 000 циклов ВО
• Диапазон напряжения срабатывания: (0,85–1,1) Uc
• Диапазон напряжения отпускания: (0,3–0,6) Uc

Конструктивные особенности и преимущества

Пускатель ПМА-4602 с встроенным тепловым реле и механической блокировкой обладает рядом инженерных преимуществ:

1. Реверсивное исполнение с тепловым реле и механической/электрической блокировкой. Индекс «6» обеспечивает полную защиту двигателя от перегрузок и асимметрии фаз, а механическая и электрическая блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание.
2. Встроенное тепловое реле. Осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности, от токов, возникающих при обрыве одной из фаз, а также от асимметрии фаз . Диапазон уставок 42,5–57,5 А позволяет точно настроить защиту под конкретный двигатель.
3. Высокая механическая и коммутационная износостойкость. Пускатель выдерживает до 5 млн циклов механических включений и 300 тыс. коммутационных циклов в категории АС-3, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
4. Развитая система вспомогательных контактов (4з+4р). Наличие четырёх замыкающих и четырёх размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи блокировки, сигнализации и дистанционного контроля состояния аппарата.
5. Пригодность для работы с микропроцессорной техникой. При установке ограничителей перенапряжения (ОПН) пускатель может использоваться в системах управления с применением микропроцессорной техники.
6. Открытое исполнение IP00. Аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях. Отсутствие собственного корпуса упрощает компоновку и снижает стоимость изделия.

Области применения оборудования

ПМА-4602 63А с тепловым реле и реверсивным исполнением рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов).
• Конвейерные системы с реверсивным движением ленты.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с реверсивным приводом (фрезерные, токарные).
• Лифтовое хозяйство и подъёмники.

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Среда: неагрессивная и невзрывоопасная.
• Высота над уровнем моря: не более 2000 м.
• Температура: от -40 до +40 °C для исполнения УХЛ4.
• Напряжение катушки: срабатывание происходит при 0,85–1,1 Uc, отпускание - при 0,3–0,6 Uc.
• Условия использования: в помещениях с регулируемыми климатическими условиями.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• Проверяйте настройку теплового реле - ток уставки должен соответствовать номинальному току защищаемого двигателя.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

__________________________________________________________________________________

__________________________________________________________________________________

ВНИМАНИЕ: При поставке пускателей серии ПМА-4600 гарантия завода-изготовителя сохраняется только при использовании оригинальных реле и контактных приставок производства ООО Завод «Электроконтактор». Обращайте внимание на подлинность продукции при закупке у сторонних поставщиков.

Все пускатели ПМА-4602, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Реверсивное исполнение со встроенным тепловым реле РТТ-221П, механическая и электрическая блокировка, высокая износостойкость и надёжность - оптимальное решение для управления мощным приводом в промышленных условиях.
