Пускатель ПМА-6112

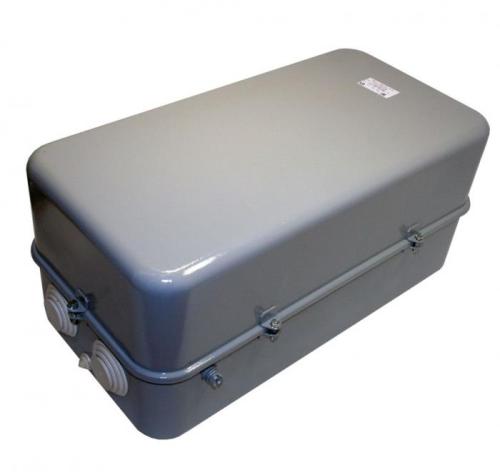

Пускатель ПМА-6112 160А 380В IP40

Электромагнитный пускатель ПМА-6112 с номинальным током 160А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями в условиях, где требуется защита от внешних воздействий.

Пускатель ПМА-6112 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 75кВт (при 380В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель относится к 6-й величине (160А). Индекс «1» во втором разряде маркировки означает нереверсивное исполнение без теплового реле. Степень защиты IP40 обеспечивает защиту от проникновения твёрдых предметов диаметром более 1 мм, что делает аппарат пригодным для установки в закрытые распределительные шкафы и на панели управления. Пускатель поставляется в закрытом корпусе без встроенных кнопок управления.

Расшифровка обозначения ПМА-6112

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА.
• 6 - величина пускателя по номинальному току (160 А).
• 1 - нереверсивный, без теплового реле.
• 1 - степень защиты IP40 (закрытое исполнение, без кнопок).
• 2 - переменный ток цепи управления, напряжение главной цепи до 660 В (напряжение катушки уточняется при заказе: 220 В, 380 В и др.).

Технические характеристики ПМА-6112 160А (2з+2р) IP40

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: Нереверсивный, без теплового реле
• Номинальный ток главной цепи (Iн): 160А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): 75 кВт
• Напряжение катушки управления: 220В, 380В (по заказу), 50Гц
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP40
• Тепловое реле в комплекте: Нет
• Механическая износостойкость: 5 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): 200 000–300 000 циклов ВО

Конструктивные особенности и преимущества

Пускатель ПМА-6112 с расширенной контактной группой 2з+2р и закрытым корпусом обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку мощных двигателей и других нагрузок в одном направлении.
2. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты. Это даёт вам свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с нужным диапазоном уставок или использовать электронное реле защиты.
3. Развитая система вспомогательных контактов (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления, организовывать цепи самоподхвата, блокировки и дистанционной сигнализации о состоянии аппарата.
4. Закрытое исполнение IP40. Корпус защищает внутренние элементы от проникновения твёрдых предметов диаметром более 1 мм, обеспечивая безопасность обслуживающего персонала и надёжность работы.
5. Высокая износостойкость. Пускатель выдерживает до 5 млн циклов механических включений, что гарантирует длительный срок службы даже в условиях интенсивной эксплуатации. Доступны различные климатические исполнения (У3, УХЛ3) и классы износостойкости.

Области применения оборудования

ПМА-6112 160А рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов, лифты, эскалаторы).
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.
• Системы автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Среда: неагрессивная и невзрывоопасная.
• Температура: от -40 до +40 °C для исполнения УХЛ4.
• Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание - при (0,3–0,75) Uc.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

___________________________________________________________________________________

___________________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220 В или 380 В) и требуемое климатическое исполнение (У3, УХЛ3). Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.

Все пускатели ПМА-6112, произведённые на «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Расширенная контактная группа 2з+2р, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
