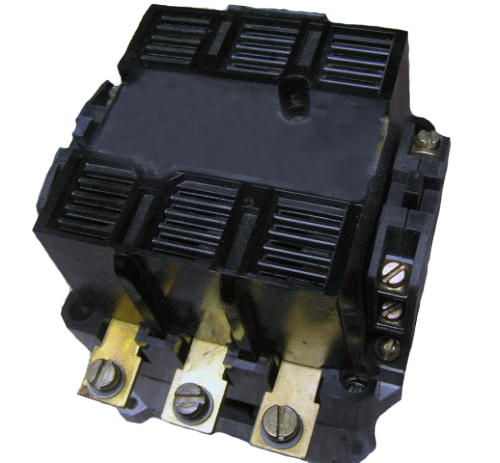

Пускатель ПМА-5100 100А 1з+1р

Пускатель ПМА-5100 100А 1з+1р

Электромагнитный пускатель ПМА-5100 с номинальным током 100А в нереверсивном исполнении - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями и другими нагрузками, требующими высокой коммутационной способности.

Пускатель ПМА-5100 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель относится к 5-й величине (100А). Индекс «1» во втором разряде маркировки означает нереверсивное исполнение без теплового реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях. Исполнение по износостойкости «Б» гарантирует повышенный ресурс работы

Расшифровка обозначения ПМА-5100

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА
• 5 - величина пускателя по номинальному току (100 А)
• 1 - без теплового реле, нереверсивное исполнение
• 0 - степень защиты IP00 (открытое исполнение, без кнопок)
• 0 - переменный ток цепи управления, напряжение главной цепи до 380 В (модификация с напряжением катушки 220 В уточняется в заказе)

Технические характеристики ПМА-5100 100А (1з+1р) класс Б IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: Нереверсивный, без теплового реле
• Номинальный ток главной цепи (Iн): 100А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): 45кВт
• Коммутационная мощность при 660В (АС-3): 60–75кВт
• Напряжение катушки управления: 220В или 380В, 50Гц
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет
• Условный тепловой ток Ith: 125А
• Механическая износостойкость (класс Б): 5 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): 300 000 циклов ВО
• Диапазон напряжения срабатывания: (0,85–1,1) Uc
• Диапазон напряжения отпускания: (0,3–0,6) Uc

Конструктивные особенности и преимущества

Пускатель ПМА-5100 с контактной группой 1з+1р и классом износостойкости Б обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку мощных двигателей в одном направлении .
2. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты . Это даёт вам возможность выбора оптимальной системы защиты для конкретного двигателя: вы можете использовать тепловое реле с соответствующим диапазоном уставок или современное электронное устройство защиты.
3. Высокая износостойкость (класс Б). Пускатель выдерживает до 5 млн циклов механических включений и 300 тыс. коммутационных циклов в категории АС-3, что гарантирует длительный срок службы даже при интенсивной эксплуатации.
4. Открытое исполнение IP00. Аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях . Отсутствие собственного корпуса упрощает компоновку и снижает стоимость изделия.
5. Пригодность для работы с микропроцессорной техникой. Пускатели, комплектуемые ограничителями перенапряжений (ОПН), пригодны для работы в системах управления с применением микропроцессорной техники .
6. Надёжная конструкция. Пускатели серии ПМА соответствуют требованиям ГОСТ, обеспечивают высокую надёжность срабатывания и отсутствие шумов.

Области применения оборудования

ПМА-5100 100А рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов).
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.
• Системы автоматического ввода резерва (АВР).
• Лифтовое хозяйство и эскалаторы.

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону .
• Среда: неагрессивная и невзрывоопасная.
• Высота над уровнем моря: не более 2000 м.
• Температура: от -40 до +40 °C для исполнения УХЛ4 .
• Напряжение катушки: срабатывание происходит при 0,85–1,1 Uc, отпускание - при 0,3–0,6 Uc .
• Условия использования: в помещениях с регулируемыми климатическими условиями .

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

____________________________________________________________________________________

____________________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220 В или 380 В) и требуемое климатическое исполнение. Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.

Все пускатели ПМА-5100, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Высокая коммутационная способность, класс износостойкости Б и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
