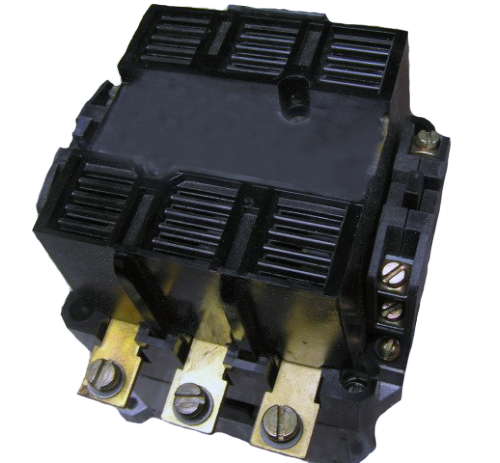

Пускатель ПМА-4100 1з+1р

Пускатель ПМА-4100 63А 1з+1р

Электромагнитный пускатель ПМА-4100 с номинальным током 63А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными асинхронными двигателями до 30 кВт в стационарных промышленных установках.

Пускатель ПМА-4100 предназначен для дистанционного пуска и остановки электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50–60 Гц. Данная модель относится к 4-й величине (63 А) и имеет индекс «1» во втором разряде маркировки, что означает нереверсивное исполнение без теплового реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления.

Расшифровка обозначения ПМА-4100

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

ПМА - пускатель магнитный серии ПМА;

4 - величина пускателя по номинальному току (63А);

1 - нереверсивный, без теплового реле;

0 - степень защиты IP00 (открытое исполнение, без кнопок);

0 - переменный ток цепи управления, напряжение главной цепи до 380В.

Технические характеристики ПМА-4100 63А (1з+1р) IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: ПМА-4100 (нереверсивный, без теплового реле)
• Номинальный ток главной цепи (Iн): 63А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): 30 кВт
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет
• Механическая износостойкость: до 5 млн циклов ВО

Конструктивные особенности и преимущества

Пускатель ПМА-4100 с минимальной контактной группой 1з+1р обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку двигателя в одном направлении. Для реверсирования необходимо использовать два пускателя, соединённых по соответствующей схеме.
2. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты . Это даёт вам свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле РТТ-221П (диапазон уставок соответствует току 63А) или использовать электронное реле защиты .
3. Минимальная вспомогательная контактная группа (1з+1р). Предназначена для базовых цепей управления, например, для цепи самоподхвата или простой сигнализации. При необходимости количество контактов можно расширить с помощью внешних релейных модулей.
4. Высокая механическая износостойкость. Пускатель выдерживает до 5 млн циклов механических включений, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
5. Простота конструкции и высокая надёжность. Прямоходовая магнитная система с Ш-образным сердечником обеспечивает отсутствие шумов и надёжное срабатывание.

Области применения оборудования

ПМА-4100 63А рекомендуется для управления мощным промышленным оборудованием :

• Крановое оборудование (механизмы подъёма и передвижения кранов);
• Конвейерные системы с высокой нагрузкой;
• Насосные станции и компрессоры;
• Вентиляционные установки и дымососы;
• Станки с мощным приводом;
• Системы автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону. Крепление осуществляется винтами на монтажную панель.
• Напряжение катушки: колебания напряжения питания катушки не должны превышать +10% / -15% от номинального.
• Зазоры: на расстоянии ближе 25 мм от дугогасительной камеры не допускается прокладка проводников или размещение другой аппаратуры во избежание переброса дуги.
• Окружающая среда: взрывобезопасная, без содержания агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
• Подключите провод заземления к оболочке пускателя, предварительно удалив технологическую картонную шайбу с поверхности заземляющего угольника.
