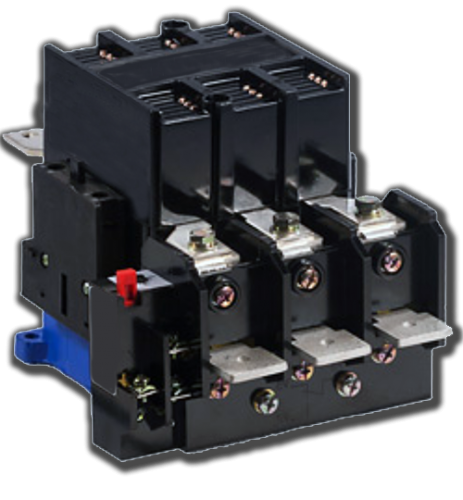

Пускатель ПМА-5202 УХЛ4

Пускатель ПМА-5202 УХЛ4 1з+1р 100А

Электромагнитный пускатель ПМА-5202 в климатическом исполнении УХЛ4 с номинальным током 100А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями со встроенной защитой от перегрузок в условиях умеренного и холодного климата.

Пускатель ПМА-5202 УХЛ4 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50Гц. Данная модель относится к 5-й величине (100А). Индекс «2» во втором разряде маркировки означает нереверсивное исполнение со встроенным тепловым реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления. Климатическое исполнение УХЛ4 позволяет эксплуатировать пускатель в помещениях с регулируемыми климатическими условиями. Пускатель поставляется без встроенных кнопок управления.

Технические характеристики

• Производитель – ООО Завод Электроконтактор, г. Челябинск;
• Ток номинальный – 100А;
• Работа, режим – кратковременный, продолжительный, повторно-кратковременный, прерывисто-продолжительный;
• Контактная схема – 1з+1р;
• Износостойкость коммутационная – 200 тыс циклов;
• Рабочее напряжение – 660В;
• Полюсов – 3;
• Износостойкость механическая – 5 млн циклов;
• Наличие защитного реле – имеется;
• Исполнение – нереверсивный;
• Категория размещения – УХЛ4;
• Защита по IP – 00;
• Катушка управления – 380В;

Конструктивные особенности и преимущества

Пускатель ПМА-5202 УХЛ4 с встроенным тепловым реле и контактной группой 1з+1р обладает рядом инженерных преимуществ:

1. Встроенное тепловое реле. Осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности, от токов, возникающих при обрыве одной из фаз, а также от асимметрии фаз, затянутого пуска и заклинивания ротора.
2. Высокая механическая и коммутационная износостойкость. Пускатель выдерживает до 5 млн циклов механических включений и 300 тыс. коммутационных циклов в категории АС-3, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации. Пускатели серии ПМА-5000 отличаются высокой износостойкостью, что делает их идеальными для крановых механизмов с частыми пусками.
3. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку мощных двигателей и других нагрузок в одном направлении.
4. Открытое исполнение IP00. Аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления . Отсутствие собственного корпуса упрощает компоновку и снижает стоимость изделия.
5. Климатическое исполнение УХЛ4. Позволяет эксплуатировать пускатель в помещениях с регулируемыми климатическими условиями в умеренном и холодном климате.
6. Пригодность для работы с микропроцессорной техникой. Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
7. Соответствие ГОСТ и высокая надёжность. Пускатели серии ПМА-5000 соответствуют требованиям ГОСТ, обеспечивая высокую надёжность срабатывания и отсутствие шумов

Области применения оборудования

ПМА-5202 УХЛ4 100А с тепловым реле рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов, лифты, эскалаторы).
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.
• Системы автоматического ввода резерва (АВР).
• Тепловые завесы, печи, системы освещения

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Среда: неагрессивная и невзрывоопасная.
• Высота над уровнем моря: не более 2000 м.
• Температура: от -40 до +40 °C для исполнения УХЛ4.
• Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание - при (0,3–0,75) Uc.
• Условия использования: в помещениях с регулируемыми климатическими условиями .

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• Проверяйте настройку теплового реле - ток уставки должен соответствовать номинальному току защищаемого двигателя.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.
• Контролируйте состояние контактов и при значительном износе заменяйте их.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

_______________________________________________________________________

_______________________________________________________________________

ВНИМАНИЕ: Будьте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров либо на заводе-изготовителе.

Все пускатели ПМА-5202 УХЛ4, произведённые на зАВОДЕ «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Встроенное тепловое реле, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
