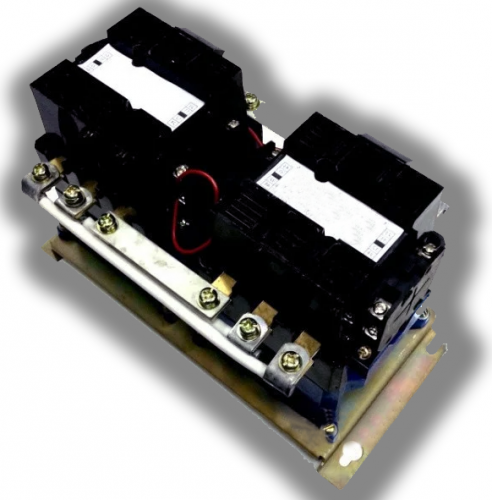

Сертификат: ПускателиПускатель ПМА-5302 100А 2з+2р Реверсивный
Электромагнитный пускатель ПМА-5302 с номинальным током 100А - аппарат, который мы рекомендуем для дистанционного реверсивного управления мощными трёхфазными двигателями, где требуется не только надёжная механическая блокировка контакторов, но и гибкость в построении сложных схем сигнализации и управления.
Пускатель ПМА-5302 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 55кВт (при 400В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель относится к 5-й величине (100А). Индекс «3» во втором разряде маркировки означает реверсивное исполнение без теплового реле, но с механической блокировкой . Степень защиты IP00 указывает на открытое исполнение — аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях. Пускатель поставляется без встроенных кнопок управления.
Расшифровка обозначения ПМА-5302
Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:
- ПМА - пускатель магнитный серии ПМА.
- 5 - величина пускателя по номинальному току (100А).
- 3 - реверсивный, без теплового реле, с механической блокировкой.
- 0 - степень защиты IP00 (открытое исполнение, без кнопок).
- 2 - переменный ток цепи управления, напряжение главной цепи до 660В.
Технические характеристики ПМА-5302 100А (2з+2р) IP00
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия
- Режим работы: повторно-кратковременный ПВ 40%
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
- Тип: Реверсивный, без теплового реле
- Номинальный ток главной цепи (Iн): 100А
- Номинальное рабочее напряжение (Uн): до 660В переменного тока
- Коммутационная мощность при 400В (АС-3): 55кВт
- Напряжение катушки управления: 220В или 380В, 50Гц
- Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
- Количество силовых полюсов: 3
- Степень защиты: IP00
- Тепловое реле в комплекте: Нет
- Механическая износостойкость: 2 млн циклов
- Способ монтажа: Винтовой (М5)
- Климатическое исполнение: УХЛ4
Преимущества ПМА-5302 100А 2з+2р от Завода "Электроконтактор":
- Надежность от Производителя: Завод "Электроконтактор" известен своей репутацией в производстве высококачественных электротехнических устройств. ПМА-5302 обеспечивает стабильный и безотказный запуск электродвигателей.
- Продвинутые Технологии: Пускатель оснащен современными технологиями для оптимальной производительности и долговечности. Это обеспечивает долгий срок службы оборудования.
- Универсальное Применение: ПМА-5302 подходит для различных типов электродвигателей, что делает его универсальным решением для разнообразных промышленных приложений.
- Безопасность и Защита: Встроенные механизмы защиты обеспечивают безопасную эксплуатацию и предотвращают перегрузки.
Области применения оборудования
ПМА-5302 100А с реверсивным исполнением рекомендуется для управления мощным промышленным оборудованием:
- Крановое оборудование (механизмы подъёма и передвижения кранов).
- Конвейерные системы с реверсивным движением ленты.
- Лифтовое хозяйство и подъёмники.
- Насосные станции с периодическим изменением направления потока.
- Станки с реверсивным приводом (фрезерные, токарные).
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
- Среда: неагрессивная и невзрывоопасная.
- Высота над уровнем моря: не более 2000 м.
- Температура: от -40 до +40 °C для исполнения УХЛ4 .
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- Контролируйте состояние механической блокировки - она должна обеспечивать чёткое фиксирование одного контактора при включении другого.
- При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
_______________________________________________________________________________
_______________________________________________________________________________
ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220 В или 380 В). Будьте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров либо на заводе-изготовителе.
Все пускатели ПМА-5302, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания . Реверсивное исполнение с механической блокировкой, расширенная контактная группа 2з+2р, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
