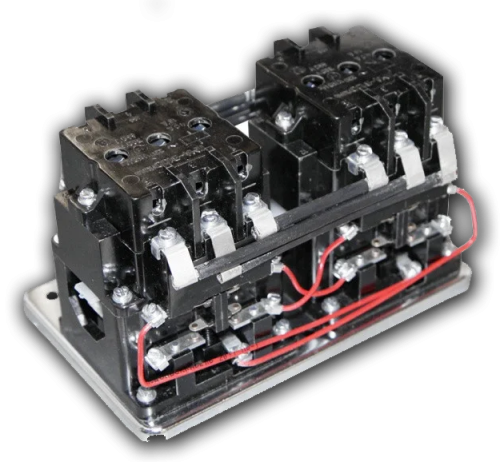

Магнитный пускатель ПМА-3302 40А 2з+2р - это реверсивный электромеханический аппарат третьей величины, предназначенный для дистанционного пуска, остановки и изменения направления вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50 и 60Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как современное решение, пришедшее на смену пускателям серии ПМЕ, для систем управления мощным крановым, насосным и вентиляционным оборудованием.
Исполнение ПМА-3302 - это реверсивный пускатель открытого исполнения IP00 без встроенного теплового реле, оснащенный механической и электрической блокировкой для предотвращения одновременного включения контакторов «Вперед» и «Назад». Обозначение 2з+2р указывает на наличие двух нормально замкнутых и двух нормально разомкнутых вспомогательных контактов. Пускатели серии ПМА выпускаются в классах коммутационной износостойкости А, Б и В, что позволяет выбрать оптимальный ресурс под конкретные условия эксплуатации.
Технические характеристики
- Производство: Россия
- Производитель: г. Челябинск, ООО Завод «Электроконтактор»
- Защита по IP: 00
- Ток номинальный: 40А
- Категория размещения: УХЛ4
- Исполнение по износостойкости: класс А
- Исполнение: реверсивный
- Наличие защитного реле: без реле
- Дополнительных контактов: 2з+2р
- Серия: ПМА
- Частота: 50/60Гц
- Режим работы: повторно-кратковременный ПВ 40%
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
- Напряжение втягивающей катушки: 220 В, 380 В, 110 В, 36 В, 42 В (переменного тока, по заказу)
- Макс. мощность двигателя при 380В (АС-3): до 18,5 кВт
- Наличие теплового реле: Нет (устанавливается отдельно)
- Исполнение: Реверсивное, с механической и электрической блокировкой
- Износостойкость коммутационная: до 2 000 000 циклов ВО (класс А)
Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.
Конструктивные особенности и преимущества
- Реверсивное исполнение с двойной блокировкой: ПМА-3302 представляет собой два контактора, объединенных в общем корпусе с механической и электрической блокировкой, что исключает одновременное включение контакторов «Вперед» и «Назад», предотвращая короткое замыкание при смене направления вращения
- Контактная группа 2з+2р: Наличие 4 вспомогательных контактов (2 НЗ + 2 НО) позволяет реализовывать схемы управления с цепями сигнализации и электрической блокировки без применения дополнительных контактных приставок
- Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В, что делает его оптимальным выбором для мощных насосов, вентиляторов и компрессоров
- Открытое исполнение IP00: Пускатель предназначен для монтажа внутри шкафов управления, что обеспечивает компактную компоновку систем автоматизации
- Выбор класса износостойкости: Возможность поставки в классах А (до 2 млн циклов), Б или В позволяет подобрать аппарат под интенсивность эксплуатации
- Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
- Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством
Области применения ПМА-3302 40А 2з+2р
На заводе «Электроконтактор» мы рекомендуем применять эту модель для:
- Кранового и подъемного оборудования: Реверсивное управление механизмами подъема и передвижения мостовых кранов и кран-балок.
- Насосного оборудования: Управление мощными насосами водоснабжения, дренажными, циркуляционными насосами.
- Вентиляционных систем: Управление реверсивными вентиляторами большой производительности.
- Конвейерных линий: Реверсивное управление ленточными транспортерами.
- Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
- Станкостроения: Управление токарными, фрезерными, сверлильными станками.
- Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) и систем АВР.
Указания мер безопасности
- Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
- Перед вводом в эксплуатацию пускатель необходимо заземлить.
- Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя должно быть не менее 15мм, до других частей пускателя (кроме плоскости крепления) не менее 5мм.
Порядок работы
- После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя, который при этом замыкает главные и вспомогательные контакты.
- Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
- При размыкании цепи питания катушки управления пускателя, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
Наш завод гарантирует:
- Оригинальное качество: Мы являемся производителем (г. Челябинск, ООО Завод «Электроконтактор»), что исключает риск приобретения контрафактной продукции .
- Соответствие ГОСТ: Все изделия производятся в соответствии с требованиями ГОСТ .
- Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
