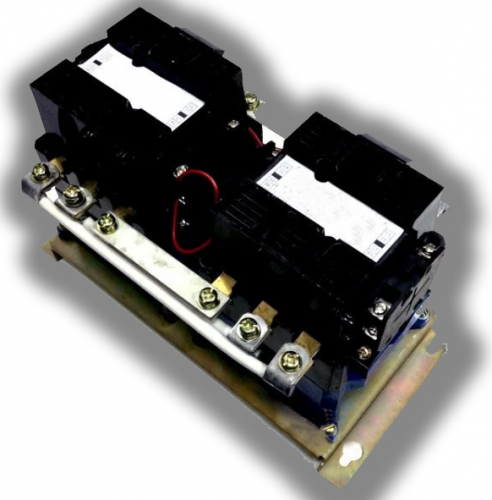

Пускатель ПМА-5500 100А 2з+2р

Пускатель ПМА-5500 100А 2з+2р реверсивный

Электромагнитный пускатель ПМА-5500 с номинальным током 100А - аппарат, который мы рекомендуем для дистанционного реверсивного управления мощными трёхфазными двигателями, где не требуется встроенная тепловая защита, но необходима надёжная блокировка контакторов и гибкость в построении сложных схем сигнализации и управления.

Пускатель ПМА-5500 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 55кВт (при 400В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель относится к 5-й величине (100А). Индекс «5» во втором разряде маркировки означает реверсивное исполнение без теплового реле, но с электрической и механической блокировкой. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях. Пускатель поставляется без встроенных кнопок управления.

Расшифровка обозначения ПМА-5500

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА.
• 5 - величина пускателя по номинальному току (100 А).
• 5 - реверсивный, без теплового реле, с электрической и механической блокировкой.
• 0 - степень защиты IP00 (открытое исполнение, без кнопок).
• 0 - переменный ток цепи управления (напряжение катушки уточняется при заказе: 220 В, 380 В и др.).

Технические характеристики ПМА-5500 100А (2з+2р) IP00

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Исполнение – реверсивный;
• Вспомогательные контакты – 2з+2р;
• Класс оборудования – Класс Б;
• Катушка управления напряжением – 110В;
• Наличие защитного реле – без реле;
• Серия – ПМА;
• Ток номинальный – 100А;
• Защита по IP – 00;
• Наличие кнопок управления – без кнопок;
• Категория размещения – УХЛ4;

Области применения оборудования

ПМА-5500 100А с реверсивным исполнением рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов).
• Конвейерные системы с реверсивным движением ленты.
• Лифтовое хозяйство и подъёмники.
• Насосные станции с периодическим изменением направления потока.
• Станки с реверсивным приводом (фрезерные, токарные).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Среда: неагрессивная и невзрывоопасная.
• Высота над уровнем моря: не более 2000 м (для стандартных исполнений; допускается применение на высоте до 4300 м при снижении базовых рабочих токов на 10%).
• Температура: от -40 до +55 °C для исполнения IP00.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• Контролируйте состояние механической и электрической блокировки - она должна обеспечивать чёткое фиксирование одного контактора при включении другого.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

__________________________________________________________________________________

__________________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220В или 380В) и требуемый класс износостойкости (А, Б или В).

Все пускатели ПМА-5500, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Реверсивное исполнение с двойной блокировкой, расширенная контактная группа 2з+2р, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
