Пускатель ПМА-5620 100А IP54 купить с доставкой по Москве и РФ

Цена: 9500,2 руб. (с НДС)

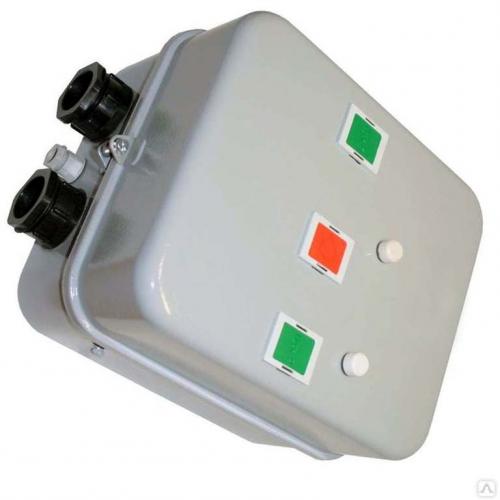

Пускатель ПМА-5620 100А IP54 реверсивный с реле

Электромагнитный пускатель ПМА-5620 с номинальным током 100А и степенью защиты IP54 - аппарат, который мы рекомендуем для дистанционного реверсивного управления мощными трёхфазными двигателями в условиях повышенной запылённости и влажности.

Пускатель ПМА-5620 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 55кВт (при 400В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель относится к 5-й величине (100А). Индекс «6» во втором разряде маркировки означает реверсивное исполнение с тепловым реле и электрической/механической блокировкой. Степень защиты IP54 обеспечивает защиту от пыли и водяных брызг, что делает аппарат пригодным для установки как внутри помещений, так и на открытых площадках под навесами. Пускатель поставляется без встроенных кнопок управления.

Расшифровка обозначения ПМА-5620

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

ПМА - пускатель магнитный серии ПМА.
5 - величина пускателя по номинальному току (100 А).
6 - реверсивный, с тепловым реле, с электрической и механической блокировкой.
2 - степень защиты IP54 (закрытое пылевлагозащищённое исполнение, без кнопок).
0 - переменный ток цепи управления.

Технические характеристики ПМА-5620 100А IP54

Производство: ООО Завод «Электроконтактор», г. Челябинск
Страна производитель: Россия
Режим работы: повторно-кратковременный ПВ 40%
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
Тип: Реверсивный, с тепловым реле
Номинальный ток главной цепи (Iн): 100А
Номинальное рабочее напряжение (Uн): до 660В переменного тока
Коммутационная мощность при 400В (АС-3): до 55кВт
Напряжение катушки управления: 220В или 380В, 50Гц
Количество вспомогательных контактов: 4 нормально разомкнутых (НО) + 4 нормально замкнутых (НЗ)
Количество силовых полюсов: 3
Степень защиты: IP54
Тепловое реле в комплекте: Да, встроенное
Блокировка контакторов: Механическая и электрическая
Механическая износостойкость: 2 000 000 циклов ВО
Коммутационная износостойкость: 2 000 000 циклов ВО
Кнопки управления: Отсутствуют
Частота включений (нормальный режим): 600 вкл/час
Климатическое исполнение У2, У3, УХЛ4 (по заказу)

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

Пускатель ПМА-5620 в пылевлагозащищённом корпусе IP54 с встроенным тепловым реле и двойной блокировкой (электрической и механической) обладает рядом инженерных преимуществ:

Реверсивное исполнение с двойной блокировкой. Реверс обеспечивается за счёт использования двух контакторов и их поочерёдного включения с изменением порядка чередования фаз. Механическая и электрическая блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание.
Встроенное тепловое реле. Осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Диапазон уставок 75–120 А позволяет точно настроить защиту под конкретный двигатель.
Защищённое исполнение IP54. Корпус защищает внутренние элементы от пыли и водяных брызг, что делает пускатель пригодным для установки как во внутренних, так и в наружных установках. Отсутствие встроенных кнопок позволяет интегрировать аппарат в существующие системы управления.
Высокая износостойкость. Пускатель выдерживает до 2 млн циклов механических и коммутационных включений, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
Пригодность для работы с микропроцессорной техникой. Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
Исполнения по классам износостойкости. Возможны исполнения по классам износостойкости А, Б и В, что позволяет выбрать аппарат под конкретную интенсивность эксплуатации.

Области применения оборудования

ПМА-5620 100А с тепловым реле рекомендуется для управления мощным промышленным оборудованием:

Крановое оборудование (механизмы подъёма и передвижения кранов).
Конвейерные системы с высокой нагрузкой и реверсивным движением.
Насосные станции и компрессоры.
Вентиляционные установки и дымососы.
Станки с мощным приводом.
Системы автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
Среда: неагрессивная и невзрывоопасная.
Высота над уровнем моря: не более 2000 м.
Температура: от -40 до +55 °C для исполнения У2.
Гарантийный срок: 2 года со дня ввода в эксплуатацию .

Регламент обслуживания:

Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
Проверяйте настройку теплового реле - ток уставки должен соответствовать номинальному току защищаемого двигателя.
Контролируйте состояние механической и электрической блокировки - она должна обеспечивать чёткое фиксирование одного контактора при включении другого.
Контролируйте целостность уплотнений корпуса IP54 - это гарантия сохранения заявленной степени защиты.
При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

_________________________________________________________________________

Уважаемые партнёры! Для заказа пускателя ПМА-5620 100А IP54 обращайтесь к менеджерам завода «Электроконтактор» по телефону, указанному на сайте, или оформите заявку через форму обратной связи. Мы обеспечим полный пакет технической документации и сопроводим заказ на всех этапах - от консультации по подбору до отгрузки готовой продукции. На все товары предоставляется официальная гарантия.

________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220В или 380В) и требуемый класс износостойкости (А, Б или В).

Все пускатели ПМА-5620, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Реверсивное исполнение с двойной блокировкой, пылевлагозащищённый корпус IP54, встроенное тепловое реле и высокая износостойкость - оптимальное решение для управления мощным приводом в самых суровых условиях .
