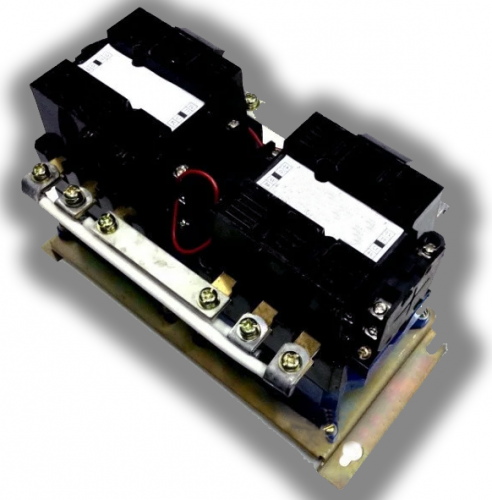

Сертификат: ПускателиПускатель ПМА-5502 100А 1з+1р реверсивный
Освойте новый уровень контроля с пускателем ПМА-5502 мощностью 100А 1з+1р. Этот передовой пускатель обладает уникальными особенностями, предоставляя надежное и эффективное управление трехфазными асинхронными двигателями.
Основные особенности ПМА-5502 включают в себя высокую мощность с номинальным током 100А, обеспечивающую стабильный и уверенный пуск электродвигателей. С одним защитным и одним рабочим контактом, пускатель гарантирует надежную защиту от перегрузок, поддерживая безопасность и долговечность вашего оборудования.
Легкий в монтаже и простой в использовании, ПМА-5502 идеально подходит для различных применений. Надежность и эффективность – вот ключевые преимущества этого пускателя. Закажите ПМА-5502 прямо сейчас и обеспечьте бесперебойную работу ваших электродвигателей, воплотив передовые технологии в управлении оборудованием.
Технические характеристики ПМА-5502 100А (1з+1р) IP00
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия.
- Режим работы: повторно-кратковременный ПВ 40%
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
- Тип: Реверсивный, без теплового реле
- Номинальный ток главной цепи (Iн): 100А
- Номинальное рабочее напряжение (Uн): до 660В переменного тока
- Коммутационная мощность при 400В (АС-3): до 55 кВт
- Напряжение катушки управления: 220В, 380В (и другие по заказу), 50Гц
- Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
- Количество силовых полюсов: 3
- Степень защиты: IP00
- Тепловое реле в комплекте: Нет
- Блокировка контакторов: Механическая и электрическая
- Механическая износостойкость: Высокая
- Способ монтажа: Винтовой (или на DIN-рейку)
- Климатическое исполнение: УХЛ4, У3 (по заказу)
- Исполнение по износостойкости: А, Б, В (по заказу)
Конструктивные особенности и преимущества
Пускатель ПМА-5502 с двойной блокировкой (электрической и механической) обладает рядом инженерных преимуществ:
- Реверсивное исполнение с двойной блокировкой. Реверс обеспечивается за счёт использования двух контакторов и их поочерёдного включения с изменением порядка чередования фаз. Механическая и электрическая блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание .
- Отсутствие встроенного теплового реле. Индекс «5» означает, что пускатель поставляется без тепловой защиты . Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с нужным диапазоном уставок или использовать электронное реле защиты.
- Высокая механическая и коммутационная износостойкость. Пускатели серии ПМА-5000 отличаются высокой износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации . Возможны исполнения по классам износостойкости А, Б и В.
- Открытое исполнение IP00. Аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях. Отсутствие собственного корпуса упрощает компоновку и снижает стоимость изделия.
- Пригодность для работы с микропроцессорной техникой. Пускатели могут применяться в системах управления с микропроцессорной техникой при условии установки ограничителей перенапряжений.
Области применения оборудования
ПМА-5502 100А с реверсивным исполнением рекомендуется для управления мощным промышленным оборудованием:
- Крановое оборудование (механизмы подъёма и передвижения кранов).
- Конвейерные системы с реверсивным движением ленты.
- Лифтовое хозяйство и подъёмники.
- Насосные станции с периодическим изменением направления потока.
- Станки с реверсивным приводом (фрезерные, токарные).
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
- Среда: неагрессивная и невзрывоопасная.
- Высота над уровнем моря: не более 2000 м (для стандартных исполнений; допускается применение на высоте до 4300 м при снижении базовых рабочих токов на 10%).
- Температура: от -40 до +55 °C для исполнения IP00.
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- Контролируйте состояние механической и электрической блокировки - она должна обеспечивать чёткое фиксирование одного контактора при включении другого.
- При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
____________________________________________________________________________
____________________________________________________________________________
ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220В или 380В) и требуемый класс износостойкости (А, Б или В).
Все пускатели ПМА-5502, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Реверсивное исполнение с двойной блокировкой, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
