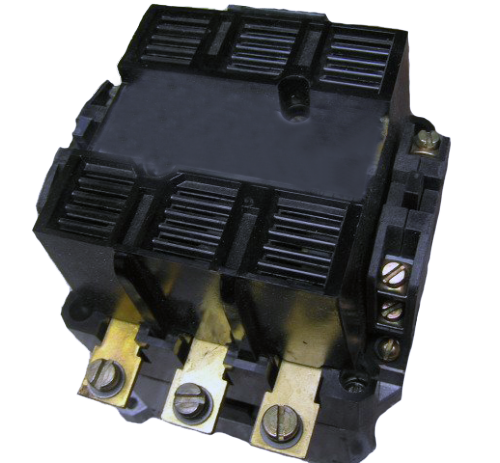

Пускатель ПМА-6100

Пускатель ПМА-6100 160А 2з+2р нереверсивный

Электромагнитный пускатель ПМА-6100 с номинальным током 160А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями и другими нагрузками в стационарных промышленных установках.

Пускатель ПМА-6100 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 75кВт (при 380В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50/60Гц. Данная модель относится к 6-й величине (160А). Индекс «1» во втором разряде маркировки означает нереверсивное исполнение без теплового реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях .

Расшифровка обозначения ПМА-6100

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА.
• 6 - величина пускателя по номинальному току (160 А).
• 1 - нереверсивный, без теплового реле.
• 0 - степень защиты IP00 (открытое исполнение, без кнопок).
• 0 - переменный ток цепи управления, напряжение главной цепи 380 В (модификация с напряжением катушки 110 В, 220 В или 380 В уточняется при заказе)

Технические характеристики ПМА-6100 160А (2з+2р) IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: Нереверсивный, без теплового реле
• Номинальный ток главной цепи (Iн): 160А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): 75кВт
• Напряжение катушки управления: 110В, 220В, 380В (переменного тока, 50Гц)
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет
• Механическая износостойкость: 5 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): 200 000 циклов ВО
• Диапазон напряжения срабатывания: (0,85–1,1) Uc
• Диапазон напряжения отпускания: (0,3–0,75) Uc

Конструктивные особенности и преимущества

Пускатель ПМА-6100 с расширенной контактной группой 2з+2р обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку мощных двигателей и других нагрузок в одном направлении .
2. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты. Это даёт вам свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с нужным диапазоном уставок или использовать электронное реле защиты.
3. Развитая система вспомогательных контактов (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи самоподхвата, блокировки и дистанционной сигнализации о состоянии аппарата .
4. Высокая механическая и коммутационная износостойкость. Пускатель выдерживает до 5 млн циклов механических включений, что гарантирует длительный срок службы даже в условиях интенсивной эксплуатации. Аппараты серии ПМА-6000 отличаются высокой надёжностью срабатывания и отсутствием шумов.
5. Пригодность для работы с микропроцессорной техникой. Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
6. Соответствие ГОСТ и высокая надёжность. Пускатели серии ПМА-6000 соответствуют требованиям ГОСТ и международному стандарту IEC 60947-4-1.

Области применения оборудования

ПМА-6100 160А рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов, лифты, эскалаторы).
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.
• Системы автоматического ввода резерва (АВР).
• Тепловые завесы, печи, системы освещения.

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону .
• Среда: неагрессивная и невзрывоопасная.
• Температура: от -40 до +40 °C для исполнения УХЛ4.
• Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание - при (0,3–0,75) Uc .
• Условия использования: в помещениях с регулируемыми климатическими условиями.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

_______________________________________________________________________

_______________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (110В, 220В или 380В) и требуемое климатическое исполнение. Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.

Все пускатели ПМА-6100, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Расширенная контактная группа 2з+2р, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
