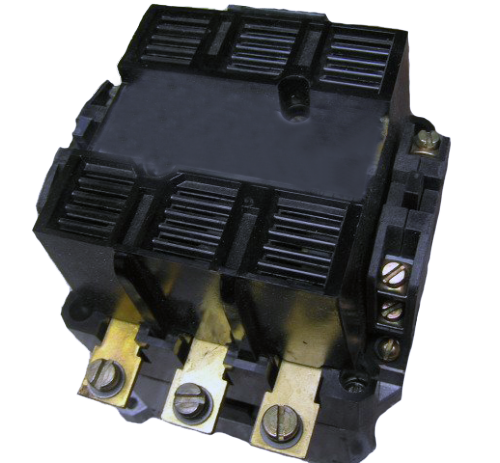

Пускатель ПМА-6102 380В 160А 2з+2р

Пускатель ПМА-6102 380В 160А 2з+2р

Электромагнитные пускатели из серии ПМА разработаны для осуществления дистанционного пуска, подключения к сети, а также остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором. Эти устройства предназначены для моторов с мощностью до 75 кВт, работающих при напряжениях от 380 до 660В переменного тока с частотой 50, 60 и 100Гц.

Пускатели обеспечивают защиту управляемых электродвигателей от перегрузок недопустимой продолжительности в случае использования тепловых реле или аппаратов позисторной защиты. Таким образом, эффективность и безопасность работы оборудования поддерживаются на высоком уровне.

Электромагниты постоянного тока в пускателях из этой серии находят применение в тепловозах, а также могут использоваться в общепромышленных стационарных установках. В случае комплектации пускателей ограничителями перенапряжений, они становятся подходящими для интеграции в системы управления, использующие микропроцессорную технику.

С номинальным током 160А, этот высокотехнологичный пускатель идеально подходит для трехфазных асинхронных двигателей при напряжении 380В.

Оснащенный двумя защитными и двумя рабочими контактами, ПМА-6102 обеспечивает эффективный и надежный пуск, остановку и реверсирование вашего оборудования. Произведенный на Заводе "Электроконтактор", этот пускатель соответствует высочайшим стандартам качества и надежности.

Легкость монтажа и простота использования делают ПМА-6102 идеальным выбором для различных отраслей промышленности. Закажите прямо сейчас и обеспечьте бесперебойную работу ваших электродвигателей с высокотехнологичным пускателем ПМА-6102 от Завода "Электроконтактор"."

Технические характеристики

• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Страна производитель – Россия;
• Защита по IP – 00;
• Наличие кнопок управления – без кнопок;
• Категория размещения – УХЛ3;
• Исполнение – нереверсивный;
• Серия – ПМА;
• Ток номинальный – 160А;
• Катушка управления напряжением – 380В;
• Наличие защитного реле – без реле;
• Дополнительные контакты – 2з+2р;

Конструктивные особенности и преимущества

Пускатель ПМА-6102 с расширенной контактной группой 2з+2р обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку мощных двигателей в одном направлении.
2. Напряжение катушки 380В. Позволяет подключать пускатель непосредственно к фазному напряжению сети, что упрощает монтаж.
3. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты. Это даёт вам свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с нужным диапазоном уставок или использовать электронное реле защиты.
4. Развитая система вспомогательных контактов (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления, организовывать цепи самоподхвата, блокировки и дистанционной сигнализации о состоянии аппарата.
5. Высокая износостойкость. Пускатель выдерживает до 5 млн циклов механических включений и 200 тыс. коммутационных циклов в категории АС-3, что гарантирует длительный срок службы даже в условиях интенсивной эксплуатации. Пускатели серии ПМА-6000 отличаются высокой надёжностью срабатывания и отсутствием шумов
6. Пригодность для работы с микропроцессорной техникой. При установке ограничителей перенапряжений (ОПН) пускатель может использоваться в системах управления с применением микропроцессорной техники.

Области применения оборудования

ПМА-6102 380В 160А рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов, лифты, эскалаторы).
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.
• Системы автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Среда: неагрессивная и невзрывоопасная.
• Температура: от -40 до +55 °C для исполнения УХЛ4.
• Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание - при (0,3–0,75) Uc .
• Условия использования: в помещениях с регулируемыми климатическими условиями, внутри защищённого электрошкафа (IP00 не обеспечивает защиту от пыли и влаги).

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

_________________________________________________________________________________

_________________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (380В для данной модификации) и требуемое климатическое исполнение. Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.

Все пускатели ПМА-6102, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Расширенная контактная группа 2з+2р, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях .
