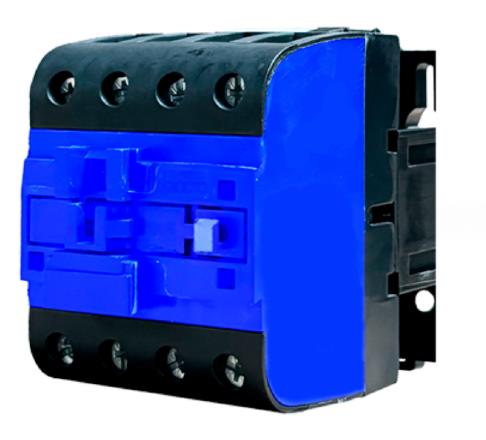

Пускатель ПМЕ 041

ПМЕ 041 380В: пускатель 4А от завода "Электроконтактор"

Магнитный пускатель ПМЕ 041 - это электромеханический аппарат, предназначенный для дистанционного управления асинхронными электродвигателями с короткозамкнутым ротором. На заводе «Электроконтактор» данное устройство рассматривается как базовая единица систем автоматизации, работающая в стационарных установках кранового хозяйства и низковольтных комплектных устройствах (НКУ). Исполнение ПМЕ 041 на 380В является наиболее востребованным для промышленных сетей напряжением 380В, 50 Гц.

Применение Пускателя ПМЕ 041:

• Промышленные Процессы: ПМЕ 041 идеально подходит для использования в различных промышленных секторах, обеспечивая надежный и стабильный пуск важного оборудования.
• Строительство: Пускатель ПМЕ 041 прекрасно справляется с требованиями строительных проектов, обеспечивая эффективный запуск двигателей на стройплощадках.
• Сельское Хозяйство: В сельском хозяйстве, где надежность играет ключевую роль, ПМЕ 041 обеспечивает стабильный запуск сельскохозяйственного оборудования.
• Энергетика: В энергетической отрасли, где важна высокая производительность, ПМЕ 041 гарантирует надежный и эффективный пуск двигателей.
• Обслуживание Систем Вентиляции и Кондиционирования: Пускатель ПМЕ 041 подходит для обеспечения стабильной работы систем вентиляции и кондиционирования в различных объектах.

Технические характеристики

• Производство – ООО Завод Электроконтактор, г. Челябинск;
• Страна производитель – Россия;
• Защита по IP – 00;
• Серия – ПМЕ;
• Катушка управления напряжением – 380В;
• Ток номинальный – 4А;
• Исполнение по износостойкости – Класс В;
• Категория размещения – УХЛ4;
• Наличие защитного реле – без реле;
• Исполнение – нереверсивный;
• Вспомогательные контакты – 1з+2р;
• Силовых контактов – 3НО;

Конструктивные особенности и преимущества

• Универсальность монтажа: Корпус ПМЕ 041 выполнен из самозатухающего пластика и оснащен защелкой для установки на DIN-рейку, что ускоряет сборку крановых шкафов, а также имеет отверстия для винтового крепления.
• Расширенная контактная группа: В отличие от ПМЕ-011, где только 1 "блок-контакт", в ПМЕ 041 реализована схема с 3 вспомогательными контактами (1з+2р). Это критически важно для организации цепей сигнализации или электрической блокировки без использования дополнительных контактных приставок .
• Дугогасительные камеры: Каждая полюсная группа оснащена дугогасительной камерой, позволяющей отключать двигатели в режиме тяжелого пуска (АС-4) без риска возникновения открытой дуги.

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
