Пускатель ПМЕ-312

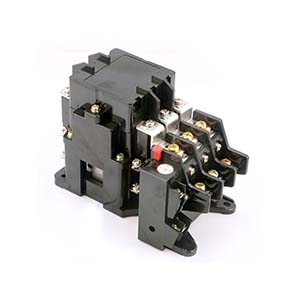

ПМЕ-312 40А кл.А: пускатель с тепловым реле IP00

Магнитный пускатель ПМЕ-312 40А класс А - это электромеханический аппарат третьей величины, предназначенный для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором напряжением до 660 В частотой 50 и 60 Гц. На заводе «Электроконтактор» данное устройство рассматривается как комплексное решение, где мощная коммутация сочетается со встроенной защитой от перегрузок. Класс износостойкости А подтверждает высокую механическую и коммутационную ресурсность аппарата, а наличие вспомогательных контактов 1з+1р или 2з+2р предоставляет необходимые возможности для построения схем управления.

Технические характеристики ПМЕ-312 40А класс А

Пускатели серии ПМЕ-312 третьей величины обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Номинальное напряжение  изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7  ГОСТ 30631-99
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Число полюсов: 3
• Коммутационная среда: воздух
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию
• Номинальный ток главной цепи (АС-3): 40А
• Номинальное рабочее напряжение: до 660 В, частота 50/60 Гц
• Напряжение втягивающей катушки: 220 В или 380 В (переменного тока, по заказу)
• Макс. мощность управляемого двигателя при 380В: до 18,5 кВт
• Вспомогательные контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) или 2з+2р
• Наличие теплового реле: Да
• Исполнение: Нереверсивное
• Класс износостойкости: А
• Степень защиты: IP00 (открытое исполнение, монтаж в шкаф)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)
• Способ установки: Винтовое крепление или DIN-рейка

ВНИМАНИЕ: Не допускается эксплуатация пускателей и контакторов при превышении допустимого нагрева токоведущих частей, доступных частей и включающей катушки по ГОСТ Р 50030.4.1-2012  (ГОСТ IEC 60947-1-2017)

Конструктивные особенности и преимущества

1. Встроенное тепловое реле: Главное отличие ПМЕ-312 от модели ПМЕ-311 - наличие встроенного теплового реле с диапазоном регулирования 30,0-40,0 А. Оно обеспечивает защиту двигателя от длительных перегрузок и токов, возникающих при обрыве одной из фаз.
2. Высокая коммутационная способность: ПМЕ-312 способен коммутировать токи до 40А в категории АС-3, что позволяет управлять двигателями мощностью до 18,5 кВт.
3. Класс износостойкости А: Данный класс подтверждает высокую механическую и коммутационную износостойкость, что гарантирует длительный срок службы в интенсивных режимах работы.
4. Открытое исполнение IP00: Пускатель предназначен для монтажа внутри шкафов управления, что обеспечивает компактную компоновку систем автоматизации.
5. Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания.
6. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством.

Области применения ПМЕ-312 40А класс А

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Дистанционное управление мощными центробежными и циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов большой производительности.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами мощностью до 18,5 кВт.
• Конвейерных линий: Управление ленточными транспортерами средней и высокой производительности.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) для управления различными механизмами.

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 (от -40°C до +40°C) — пускатель стабильно работает в неотапливаемых производственных помещениях.
• Высота над уровнем моря: Не более 1000 м.
• Относительная влажность: Не более 80% при температуре +20°C.
• Регламент обслуживания: Раз в 6 месяцев.

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся производителем, что исключает риск приобретения контрафактной продукции.
• Соответствие ТУ: Все изделия проходят 100% приемо-сдаточные испытания в соответствии с техническими условиями завода-изготовителя.
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
