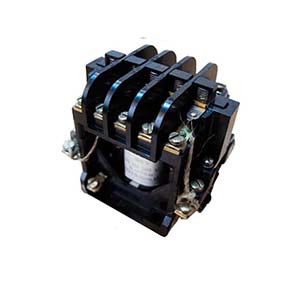

Пускатель ПМЕ-111

ПМЕ-111 380В: пускатель 10А открытого исполнения

Магнитный пускатель ПМЕ-111 - это электромеханический аппарат первой величины, предназначенный для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором. На заводе «Электроконтактор» данное устройство рассматривается как базовое решение для систем управления, где требуется надежный пуск и остановка без необходимости реверса. Исполнение ПМЕ-111 на 380В является наиболее востребованным для промышленных сетей и обеспечивает стабильную работу в составе кранового хозяйства, станков и низковольтных комплектных устройств (НКУ).

Он имеет ряд ключевых характеристик, которые делают его незаменимым элементом в системах автоматизации:

• Номинальный ток и напряжение: ПМЕ-111 доступен в различных моделях с разными номинальными токами и напряжениями, что позволяет подобрать подходящий вариант для конкретного применения.
• Защита от перегрузок: Пускатель оборудован защитой от перегрузок, что предотвращает повреждение двигателя и оборудования при возможных сбоях или непредвиденных ситуациях.
• Встроенные защиты: ПМЕ-111 оснащен различными встроенными защитами, такими как защита от короткого замыкания, защита от потери фазы и другие, обеспечивая безопасную и стабильную работу системы.

Преимущества ПМЕ-111:

Использование ПМЕ-111 в системах автоматизации и управления электродвигателями предоставляет ряд преимуществ:

1. Эффективный пуск: ПМЕ-111 обеспечивает плавный и контролируемый пуск электродвигателей, что снижает механические напряжения и увеличивает срок службы оборудования.
2. Энергосбережение: Благодаря своим функциям управления и оптимизации энергопотребления, ПМЕ-111 способствует снижению энергозатрат и уменьшению эксплуатационных расходов.
3. Долговечность: Высококачественные компоненты и современные технологии производства обеспечивают долгий срок службы ПМЕ-111, что повышает надежность и стабильность работы системы.

Технические характеристики ПМЕ-111 380В

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Тепловое реле: в зависимости от комплектации
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255.
• Номинальный ток главной цепи: 10А (категория применения АС-3)
• Напряжение втягивающей катушки: 380 В (переменного тока, 50 Гц)
• Номинальное рабочее напряжение: до 660 В, частота 50/60 Гц
• Макс. мощность управляемого двигателя: при 380В до 4,0 кВт
• Вспомогательные контакты: 1 замыкающий + 1 размыкающий
• Частота включений в час: до 1200
• Способ монтажа: Винтовое крепление на панель
• Степень защиты: IP00 (открытое исполнение, монтаж в шкаф)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Области применения ПМЕ-111 380В

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Кранового оборудования: Управление механизмами подъема малой грузоподъемности, передвижения тележки мостовых кранов и кран-балок .
• Станкостроения: Управление шпинделями и подачами сверлильных, токарных и фрезерных станков .
• Вентиляционных систем: Дистанционное управление приточными и вытяжными вентиляторами в цехах .
• Насосного оборудования: Автоматизация дренажных и циркуляционных насосов малой мощности .
• Компрессорных установок: Управление компрессорами малой производительности .
• Систем управления с микропроцессорной техникой: При шунтировании катушки помехоподавляющим устройством

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
