Пускатель ПМЕ-421

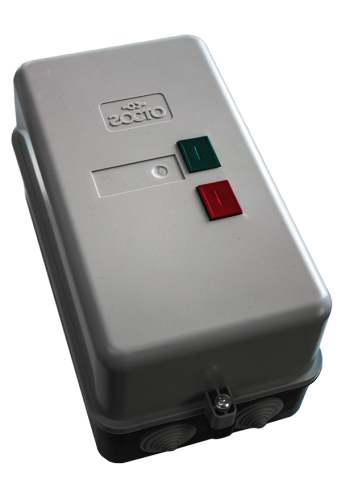

ПМЕ-421 63А 380В: пускатель в корпусе

Магнитный пускатель ПМЕ-421 380В - это электромеханический аппарат четвертой величины, предназначенный для дистанционного пуска, остановки и (при соответствующей комплектации) реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660 В переменного тока частотой 50 и 60 Гц. На заводе «Электроконтактор» данное устройство рассматривается как надежное решение для систем управления мощным оборудованием, где требуется коммутация двигателей большой мощности в условиях, предполагающих защиту от внешних воздействий.

Исполнение ПМЕ-421 на 380В позволяет подключать катушку управления непосредственно на линейное напряжение, что удобно в промышленных сетях без доступа к нулевому проводу. Корпус со степенью защиты IP30 или IP40 обеспечивает защиту от проникновения твердых частиц размером более 1-2,5 мм. Наличие контактной группы 2з+2р (2 нормально замкнутых + 2 нормально разомкнутых) предоставляет необходимые возможности для построения схем управления с цепями сигнализации и блокировки .

Технические характеристики ПМЕ-421 380В

Пускатели серии ПМЕ-421 четвертой величины обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7  ГОСТ 30631-99.
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Число полюсов: 3
• Коммутационная среда: воздух
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию
• Номинальный ток главной цепи (АС-3): 63А
• Номинальное рабочее напряжение: до 660 В, частота 50/60Гц
• Напряжение втягивающей катушки: 380 В (переменного тока)
• Макс. мощность управляемого двигателя: при 380В до 30 кВт
• Вспомогательные контакты: 2 нормально замкнутых (з) + 2 нормально разомкнутых (р)
• Наличие теплового реле: Нет (устанавливается отдельно)
• Исполнение: Нереверсивное
• Степень защиты: IP30 или IP40 (в корпусе)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)

ВНИМАНИЕ: Не допускается эксплуатация пускателей и контакторов при превышении допустимого нагрева токоведущих частей, доступных частей и включающей катушки по ГОСТ Р 50030.4.1-2012  (ГОСТ IEC 60947-1-2017)

Конструктивные особенности и преимущества

1. Защищенное исполнение IP30/IP40: ПМЕ-421 имеет защитный корпус, обеспечивающий защиту от проникновения твердых частиц. Это позволяет размещать пускатель внутри производственных помещений, защищая его от случайных прикосновений и попадания пыли, что выгодно отличает его от открытых моделей (ПМЕ-411).
2. Катушка управления на 380В: Данная модификация позволяет подключать цепь управления между двумя фазами, что упрощает схемотехнику в промышленных сетях, где нет доступа к нулевому проводу.
3. Контактная группа 2з+2р: Наличие 4 вспомогательных контактов позволяет реализовывать схемы управления с цепями сигнализации и электрической блокировки без применения дополнительных контактных приставок.
4. Высокая коммутационная способность: ПМЕ-421 способен коммутировать токи до 63А в категории АС-3, что позволяет управлять двигателями мощностью до 30 кВт.
5. Нулевая защита: При исчезновении напряжения или его снижении до 50-60% от номинального пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания.
6. Климатическое исполнение УХЛ4: Пускатель стабильно работает в неотапливаемых производственных помещениях в диапазоне температур от -40°C до +40°C.

Области применения ПМЕ-421 380В

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Дистанционное управление мощными центробежными и циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов большой производительности.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами мощностью до 30 кВт.
• Конвейерных линий: Управление ленточными транспортерами высокой производительности.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) для управления различными механизмами.

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 (от -40°C до +40°C) - пускатель стабильно работает в неотапливаемых производственных помещениях.
• Высота над уровнем моря: Не более 1000 м.
• Относительная влажность: Не более 80% при температуре +20°C.
• Регламент обслуживания: Раз в 6 месяцев.

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•          внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•          состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•          отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•          состояние затяжки винтов;
•          проверить при осмотре провал, который должен быть не менее 0,5 мм;
•          при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся производителем, что исключает риск приобретения контрафактной продукции.
• Соответствие ТУ: Все изделия проходят 100% приемо-сдаточные испытания в соответствии с техническими условиями завода-изготовителя.
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора тепловых реле и схем управления для конкретных условий работы.
