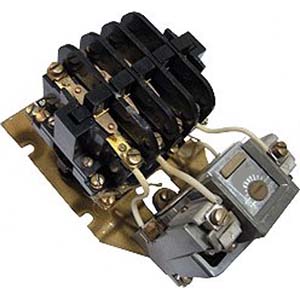

Пускатель ПМЕ-112

ПМЕ-112 380В: пускатель 10А с тепловым реле

Магнитный пускатель ПМЕ-112 - это электромеханический аппарат первой величины, предназначенный для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором. На заводе «Электроконтактор» данное устройство рассматривается как оптимальное решение для систем управления, где требуется надежный пуск и остановка в сочетании со встроенной защитой от перегрузки. Исполнение ПМЕ-112 на 380В является наиболее востребованным для промышленных сетей и обеспечивает стабильную работу в составе кранового хозяйства, станков и низковольтных комплектных устройств (НКУ) .

Надежность и Производительность:

ПМЕ-112 обеспечивает надежный пуск и остановку электродвигателей, что уменьшает риск сбоев и повреждений оборудования. Вы можете полагаться на него в критических ситуациях.

Простота Установки и Обслуживания:

Устройство легко устанавливается и настраивается, что упрощает процесс внедрения. Интуитивный интерфейс делает его доступным даже для тех, кто не является профессионалом в области автоматизации.

Широкий Диапазон Применений:

ПМЕ-112 подходит для использования в различных отраслях, включая промышленность, сельское хозяйство, строительство и многие другие. Он справляется с управлением различными типами электродвигателей.

Современные Технологии и Инновации:

Пускатель оснащен современными технологиями, такими как защита от перегрузки и короткого замыкания, что помогает увеличить безопасность и эффективность работы.

Соответствие Стандартам Безопасности:

ПМЕ-112 соответствует международным стандартам безопасности, что гарантирует безопасное использование и защиту операторов.

Если вам нужен надежный и эффективный пускатель для ваших электродвигателей, ПМЕ-112 - это отличный выбор. Независимо от вашей отрасли и потребностей, он поможет вам управлять вашим оборудованием с высокой степенью надежности. Свяжитесь с нами, чтобы узнать больше о применении ПМЕ-112 в ваших системах и получить профессиональную консультацию.

Технические характеристики

• Производство: Россия
• Производитель: г. Челябинск, ООО Завод «Электроконтактор»
• Исполнение: Нереверсивный
• Род тока: Переменный ток
• Крепление: На винты
• Номинальный ток главной цепи: 10А при 380В / 6 А при 500В (категория АС-3)
• Напряжение втягивающей катушки: 380 В (переменного тока, 50 Гц)
• Номинальное рабочее напряжение: до 660 В, частота 50/60 Гц
• Макс. мощность управляемого двигателя при 380В: до 4,0 кВт
• Вспомогательные контакты: 1 замыкающий + 1 размыкающий
• Наличие теплового реле: Да (встроенное)
• Коммутационная износостойкость: не менее 2×10 циклов ВО
• Частота включений в час: до 1200
• Степень защиты: IP00 (открытое исполнение, монтаж в шкаф)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Области применения ПМЕ-112 380В

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Кранового оборудования: Управление механизмами подъема малой грузоподъемности, передвижения тележки мостовых кранов и кран-балок.
• Станкостроения: Управление шпинделями и подачами сверлильных, токарных и фрезерных станков.
• Вентиляционных систем: Дистанционное управление приточными и вытяжными вентиляторами в цехах.
• Насосного оборудования: Автоматизация дренажных и циркуляционных насосов малой мощности.
• Компрессорных установок: Управление компрессорами малой производительности.
• Систем управления с микропроцессорной техникой: При шунтировании катушки помехоподавляющим устройством.

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
