ПМЕ 211 380В

ПМЕ 211 380В: реверсивный пускатель от завода

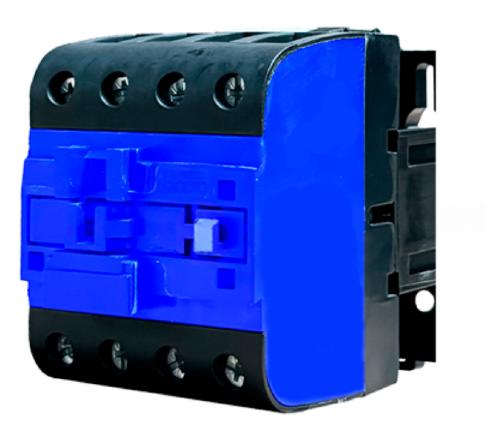

Магнитный пускатель ПМЕ 211 380В - это надежное реверсивное коммутационное устройство, разработанное для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, а также для других нагрузок в цепях переменного тока напряжением до 380В. На заводе «Электроконтактор» данная модель производится с учетом повышенных требований к износостойкости, что критически важно для кранового оборудования и промышленных механизмов.

Технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод «Электроконтактор»
• Частота: 50/60Гц
• Способ крепления: винтовой, DIN рейка.
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255.
• Тип: Реверсивный
• Номинальный ток главной цепи: 25А
• Напряжение втягивающей катушки: 380 В, 50 Гц
• Число главных контактов: 3 нормально разомкнутых (НЗ)
• Число вспомогательных контактов: 1 нормально разомкнутый + 1 нормально замкнутый (на каждый контактор)
• Износостойкость механическая: не менее 10 млн. циклов ВО
• Износостойкость коммутационная: (АС-3) не менее 1,2 млн. циклов
• Степень защиты: IP20 (для открытого исполнения); IP54 по заказ
• Категория размещения: УХЛ3

Особенности и преимущества ПМЕ 211 380В

• Реверсивное исполнение «под ключ» - два контактора, объединенные на общей панели с готовой блокировкой, исключают одновременное срабатывание. Это предотвращает короткое замыкание при смене направления вращения кранового двигателя.
• Усиленная дугогасительная система - камеры из дугостойкого пластика позволяют коммутировать токи до 10А в тяжелых режимах АС-3 и АС-4 (пуск, остановка, реверс, торможение противовключением).
• Низкий уровень шума - Ш-образный магнитопровод с короткозамкнутым витком и антирезонансными пружинами полностью исключает гудение.
• Климатическое исполнение УХЛ3 (температура от -40°С до +50°С) - пускатель ПМЕ 211 380В стабильно работает в неотапливаемых крановых кабинах и на открытых площадках под навесом.

Области применения

• Крановое оборудование (тельферы, мостовые краны, кран-балки) - для реверсивного управления механизмами подъема, передвижения тележки и моста.
• Низковольтные комплектные устройства (НКУ) - шкафы управления насосами, вентиляторами, конвейерами.
• Станкостроение - реверс шпинделей, подач.
• Системы автоматизации зданий - управление заслонками, рольставнями (только с дополнительной защитой IP54).

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
