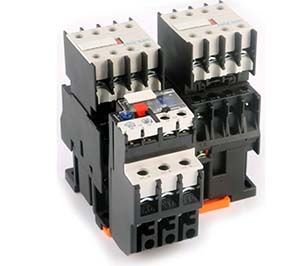

Пускатель ПМЕ-114

ПМЕ-114 380В: реверсивный пускатель 10А с тепловым реле

Пускатель ПМЕ-114 - это высокоэффективное устройство, предназначенное для запуска и управления электродвигателями. С его помощью можно обеспечить надежную работу оборудования в различных отраслях и приложениях.

Ключевые преимущества и сферы применения пускателя ПМЕ-114.

Надежность и Производительность:

ПМЕ-114 предлагает надежный и плавный запуск электродвигателей, что снижает риск сбоев и продлевает срок службы оборудования. Он также обеспечивает точное управление скоростью и направлением вращения двигателя.

Применение в Промышленности:

Пускатель ПМЕ-114 находит широкое применение в промышленных комплексах для управления конвейерами, насосами, вентиляторами, и другими механизмами. Его высокая надежность и долговечность делают его отличным выбором для критических задач.

Сельское Хозяйство и Сельская Инфраструктура:

В сельском хозяйстве ПМЕ-114 используется для управления сельскохозяйственными машинами и оборудованием, такими как насосы для орошения полей. Этот пускатель способствует оптимизации процессов и сэкономить энергию.

Строительство:

На стройплощадках ПМЕ-114 обеспечивает безопасный и надежный запуск строительных машин и оборудования, что способствует повышению производительности и безопасности работ.

Применение в Транспорте:

Пускатель ПМЕ-114 используется в средствах транспорта, включая поезда и автобусы, для контроля двигателей и обеспечения надежной работы транспортных средств.

Пускатель ПМЕ-114 соответствует современным стандартам безопасности и обеспечивает высокую степень надежности.

Технические характеристики

• Производство – Россия;
• Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
• Установки способ – на Din рейку;
• Ток номинальный – 10А;
• Защита по IP – 00;
• Род тока – переменный;
• Рабочее напряжение – 660В;
• Категория размещения – УХЛ4;
• Исполнение – реверсивный;
• Модельный ряд – ПМЕ;
• Износостойкости класс – А;
• Наличие защитного реле – с реле;
• Количество и исполнение дополнительных контактов – 6NC+4NO;
• Наличие кнопок управления – отсутствуют;

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
