Пускатель ПМЕ-422

ПМЕ-422: реверсивный пускатель 63А с защитой IP30

Магнитный пускатель ПМЕ-422 - это реверсивный электромеханический аппарат четвертой величины, предназначенный для дистанционного пуска, остановки, изменения направления вращения и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50 и 60Гц. На заводе «Электроконтактор» данное устройство рассматривается как комплексное решение для систем управления мощным крановым и промышленным оборудованием, где требуется надежная реверсивная коммутация и защита от перегрузок в условиях, предполагающих защиту от внешних воздействий.

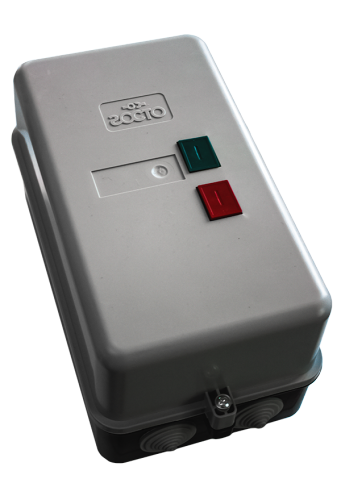

Исполнение ПМЕ-422 - это реверсивный пускатель в защищенном корпусе IP30/IP40 со встроенным тепловым реле, оснащенный механической и электрической блокировкой для предотвращения одновременного включения контакторов. Пускатели серии ПМЕ отличаются высокой износостойкостью благодаря применению серебросодержащих контактов и универсальным монтажом на панель.

Технические характеристики ПМЕ-422

Пускатели серии ПМЕ-422 четвертой величины обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Номинальное напряжение изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7  ГОСТ 30631-99
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Число полюсов: 3.
• Коммутационная среда: воздух
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию
• Номинальный ток главной цепи (АС-3, 380В): 63А
• Напряжение втягивающей катушки: 220 В или 380 В (переменного тока, по заказу)
• Макс. мощность двигателя при 380В (АС-3): до 30кВт
• Вспомогательные контакты: 4 нормально замкнутых + 4 нормально разомкнутых (4з+4р)
• Наличие теплового реле: Да (встроенное)
• Исполнение: Реверсивное, с механической и электрической блокировкой
• Степень защиты: IP30 или IP40 (в корпусе)
• Климатическое исполнение: УХЛ3, УХЛ4 (от -40°C до +40°C)
• Износостойкость: до 2 000 000 циклов ВО
• Частота включений: до 1200 включений в час

Конструктивные особенности и преимущества

1. Реверсивное исполнение с двойной блокировкой: ПМЕ-422 представляет собой два контактора, объединенных в общем корпусе с механической и электрической блокировкой, что исключает одновременное включение контакторов «Вперед» и «Назад», предотвращая короткое замыкание при смене направления вращения
2. Защищенное исполнение IP30/IP40: Пускатель имеет защитный корпус, который обеспечивает защиту от проникновения твердых частиц размером более 1-2,5 мм. Это позволяет устанавливать аппарат внутри производственных помещений, защищая его от случайных прикосновений и пыли, что выгодно отличает его от открытых моделей (ПМЕ-411)
3. Встроенное тепловое реле: Пускатель оснащен тепловым реле, которое защищает двигатель от длительных перегрузок и токов, возникающих при обрыве одной из фаз
4. Расширенная контактная группа 4з+4р: Наличие 8 вспомогательных контактов (4 НЗ + 4 НО) позволяет реализовывать сложные схемы управления с множеством цепей сигнализации и электрической блокировки без применения дополнительных контактных приставок
5. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 30 кВт при 380В, что делает его идеальным для мощных крановых механизмов, насосов и компрессоров
6. Нулевая защита: При исчезновении напряжения или его снижении до 50-60% от номинального пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания .
7. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством

Области применения ПМЕ-422

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Кранового и подъемного оборудования: Реверсивное управление механизмами подъема, передвижения тележки и моста мостовых кранов
• Насосного оборудования: Управление мощными насосами водоснабжения, дренажными, циркуляционными насосами
• Вентиляционных систем: Управление реверсивными вентиляторами большой производительности
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами мощностью до 30 кВт
• Конвейерных линий: Реверсивное управление ленточными транспортерами высокой производительности
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ)

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ3, УХЛ4 (от -40°C до +40°C)
• Высота над уровнем моря: Не более 1000 м
• Относительная влажность: Не более 80% при температуре +20°C
• Регламент обслуживания: Раз в 6 месяцев (для кранов — раз в 3 месяца)

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся производителем, что исключает риск приобретения контрафактной продукции .
• Соответствие ТУ: Все изделия проходят 100% приемо-сдаточные испытания .
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора тепловых реле и схем управления для конкретных условий работы.
