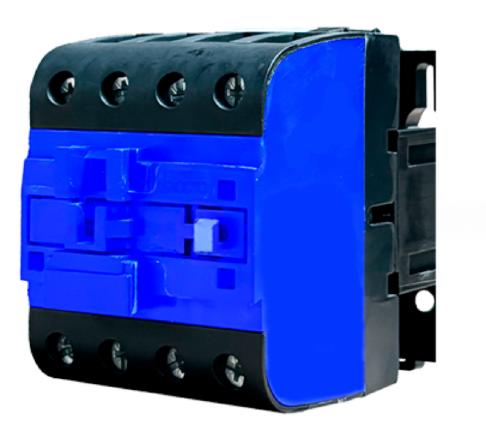

Пускатель ПМЕ-211 380В 25А

ПМЕ-211 380В 25А IP00 11кВт открытый

Магнитный пускатель ПМЕ-211 380В 25А - это электромеханический аппарат второй величины, предназначенный для дистанционного пуска, остановки и (при соответствующей комплектации) реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В частоты 50 Гц. На заводе «Электроконтактор» данное устройство рассматривается как надежное решение для систем управления, где требуется коммутация двигателей средней мощности. Исполнение ПМЕ-211 на 380В является наиболее востребованным для промышленных сетей и обеспечивает прямое подключение катушки управления на линейное напряжение без необходимости использования нулевого провода .

Предназначение:

• Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором.

Дополнительные функции:

• реверсирование;
• при наличии тепловых реле - защита двигателей от перегрузок недопустимой продолжительности;

Пускатели служат для управления электродвигателями мощностью до 75 кВт.

Технические параметры:

• Страна производитель: Россия
• Производство: г. Челябинск, ООО Завод «Электроконтактор»
• Наименование: ПМЕ 211
• Номинальный ток главной цепи (АС-3, 400В): 25А
• Напряжение втягивающей катушки: 380 В (переменного тока, 50/60 Гц)
• Номинальное рабочее напряжение: до 660 В, частота 50/60 Гц
• Макс. мощность управляемого двигателя: при 400В до 11 кВт
• Вспомогательные контакты: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Наличие теплового реле: Нет (устанавливается отдельно)
• Исполнение: Нереверсивное
• Коммутационная износостойкость: не менее 300 000 циклов ВО
• Механическая износостойкость: не менее 5 000 000 циклов ВО
• Способ монтажа: Винтовое крепление на панель
• Степень защиты: IP00 (открытое исполнение, монтаж в шкаф)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Катушка управления на 380В: Особенность данной модификации - напряжение втягивающей катушки 380В. Это позволяет подключать цепь управления между двумя фазами (например, L1-L2 или L2-L3), что упрощает схемотехнику в промышленных сетях, где нет доступа к нулевому проводу .
2. Высокая коммутационная способность: ПМЕ-211 способен коммутировать токи до 25А в категории АС-3, что позволяет управлять двигателями мощностью до 11 кВт. Это делает его идеальным выбором для мощных насосов, вентиляторов и компрессоров.
3. Расширенная контактная группа: Пускатель оснащен 4 вспомогательными контактами (2 НО + 2 НЗ). Это позволяет реализовывать схемы управления с цепями сигнализации и электрической блокировки без применения дополнительных контактных приставок.
4. Открытое исполнение IP00: Пускатель предназначен для монтажа внутри шкафов управления, что обеспечивает защиту от случайных прикосновений и позволяет компоновать плотные схемы автоматизации.
5. Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания.
6. Климатическое исполнение УХЛ4: Пускатель стабильно работает в неотапливаемых производственных помещениях и под навесом в диапазоне температур от -40°C до +40°C.
7. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.

Области применения ПМЕ-211 380В 25А

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Дистанционное управление мощными центробежными и циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов большой производительности.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами мощностью до 11 кВт.
• Конвейерных линий: Управление ленточными транспортерами средней производительности.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) для управления различными механизмами.

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 (от -40°C до +40°C) - пускатель стабильно работает в неотапливаемых производственных помещениях .
• Высота над уровнем моря: Не более 1000 м.
• Относительная влажность: Не более 80% при температуре +20°C.
• Регламент обслуживания: Раз в 6 месяцев.
