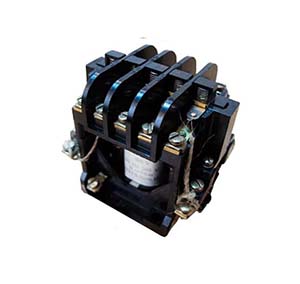

Пускатель ПМЕ-071М

ПМЕ-071М 380В: пускатель 10А открытого исполнения

Магнитный пускатель ПМЕ-071М - это электромеханический аппарат первой величины, предназначенный для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором. На заводе «Электроконтактор» данное устройство ценится за уникальную контактную группу, позволяющую реализовать сложные схемы управления без применения дополнительных контактных приставок. Исполнение ПМЕ-071М на 380В является наиболее востребованным для промышленных сетей и обеспечивает надежную работу в системах кранового хозяйства и станочного парка.

ПМЕ-071М представляет собой передовой пускатель, который обладает рядом уникальных характеристик, обеспечивающих его выдающуюся производительность:

1. Точное управление: ПМЕ-071М обеспечивает высокую точность управления электродвигателями, что позволяет минимизировать пусковые токи и уменьшить механические нагрузки на оборудование.
2. Адаптивные защиты: Устройство оснащено интеллектуальными защитами от перегрузок, короткого замыкания и других аварийных ситуаций, что гарантирует безопасную и стабильную работу системы.
3. Гибкость и модульность: ПМЕ-071М доступен в различных моделях с возможностью настройки и адаптации под конкретные требования и потребности заказчика.

Преимущества ПМЕ-071М

Использование ПМЕ-071М в системах управления электродвигателями приносит несколько значимых преимуществ:

• Энергоэффективность: Пускатель обеспечивает оптимизированный пуск электродвигателей, что снижает энергопотребление и уменьшает эксплуатационные расходы.
• Надежность и долговечность: Высококачественные материалы и передовые технологии производства обеспечивают долгий срок службы ПМЕ-071М и надежную работу в различных промышленных условиях.
• Интеграция с системами автоматизации: ПМЕ-071М легко интегрируется с другими системами автоматизации и контроля, что упрощает и оптимизирует процессы управления оборудованием.

Технические характеристики

• Производство: Россия
• Производитель: г. Челябинск, ООО Завод «Электроконтактор»
• Конструктивные особенности: нереверсивный
• Наличие защитного реле: без реле
• Материал корпуса: без корпуса
• Частота рабочая: 50/60Гц
• Номинальный ток главной цепи: 10А
• Напряжение втягивающей катушки: 380 В (переменного тока, 50 Гц)
• Номинальное рабочее напряжение: до 660 В, частота 50/60 Гц
• Макс. мощность управляемого двигателя при 380В: до 4,0 кВт
• Вспомогательные контакты: 4 нормально замкнутых (НЗ) + 4 нормально разомкнутых (НО)
• Коммутационная износостойкость: не менее 2×10 циклов ВО
• Способ монтажа: Винтовое крепление на панель
• Степень защиты: IP00 (открытое исполнение, монтаж в шкаф)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Расширенная контактная группа: Главное отличие ПМЕ-071М от базовых моделей - наличие 8 вспомогательных контактов (4 НО + 4 НЗ). Это позволяет реализовывать сложные схемы управления с множеством цепей сигнализации, блокировки и автоматики без применения дополнительных контактных приставок.
2. Модернизированное исполнение: Буква «М» в обозначении гарантирует улучшенные диэлектрические характеристики и повышенную износостойкость контактной системы по сравнению с базовой моделью ПМЕ-071.
3. Дугогасительные камеры: Каждая полюсная группа оснащена дугогасительной камерой, позволяющей безопасно коммутировать двигатели мощностью до 4 кВт в режимах АС-3 и АС-4.
4. Нулевая защита: При исчезновении напряжения или его снижении ниже 50-60% от номинального пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания.

Области применения ПМЕ-071М 380В

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Кранового оборудования: Управление механизмами подъема грузоподъемностью до 1 тонны, передвижения тележки мостовых кранов и кран-балок
• Станкостроения: Управление шпинделями и подачами сверлильных, токарных и фрезерных станков
• Вентиляционных систем: Дистанционное управление приточными и вытяжными вентиляторами в цехах
• Насосного оборудования: Автоматизация дренажных и циркуляционных насосов малой мощности
• Конвейерных линий: Пуск и остановка ленточных транспортеров малой производительности
• Систем управления с микропроцессорной техникой: При шунтировании катушки помехоподавляющим устройством

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 (от -40°C до +40°C) - пускатель стабильно работает в неотапливаемых крановых кабинах и производственных помещениях
• Высота над уровнем моря: Не более 1000 м.
• Частота включений: До 1200 включений в час
• Регламент обслуживания: Раз в 6 месяцев (для кранов - раз в 3 месяца)
• Процедура: Обесточить сеть → снять дугогасительные камеры → продуть полюса сжатым воздухом (1-2 атм) → проверить затяжку силовых клемм (момент затяжки 1,2-1,5 Н·м)
• Контроль износа: Проверка провала главных контактов. Замена контактной группы требуется при прогорании серебросодержащего напая более чем на 30%.

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
