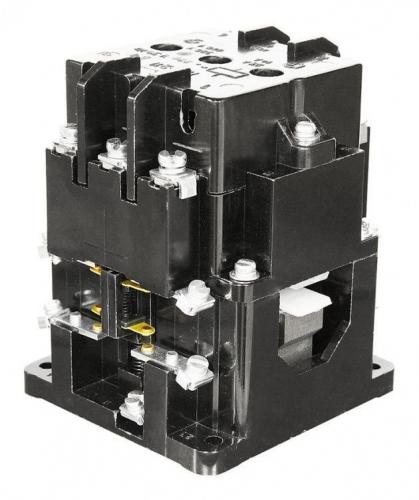

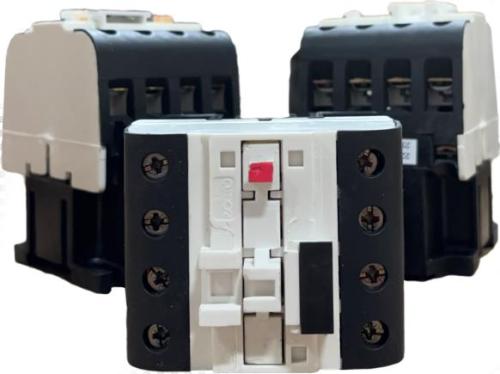

Пускатель ПМЕ-311 380В

ПМЕ-311 380В 40А 2NC+2NO 18.5кВт

Магнитный пускатель ПМЕ-311 380В 40А 2NC+2NO - это электромеханический аппарат третьей величины, предназначенный для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором или другими приемниками энергии переменного тока напряжением до 660 В частотой 50 и 60 Гц. На заводе «Электроконтактор» данное устройство рассматривается как надежное решение для систем управления мощным оборудованием, где требуется коммутация двигателей большой мощности.

Исполнение ПМЕ-311 на 380В позволяет подключать катушку управления непосредственно на линейное напряжение, что удобно в промышленных сетях без доступа к нулевому проводу. Наличие контактной группы 2NC+2NO (2 нормально замкнутых + 2 нормально разомкнутых) предоставляет необходимые возможности для построения схем управления с цепями сигнализации и блокировки.

Технические характеристики ПМЕ-311 380В 40А 2NC+2NO

Пускатели серии ПМЕ-311 третьей величины обладают следующими параметрами :

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Номинальный ток главной цепи (АС-3): 40А
• Номинальное рабочее напряжение: до 660В, частота 50/60 Гц
• Напряжение втягивающей катушки: 380В (переменного тока, 50/60 Гц)
• Макс. мощность управляемого двигателя: при 380В до 18,5 кВт
• Вспомогательные контакты: 2 нормально замкнутых (NC/з) + 2 нормально разомкнутых (NO/р)
• Наличие теплового реле: Нет (устанавливается отдельно)
• Исполнение: Нереверсивное
• Класс износостойкости: В (по умолчанию)
• Степень защиты: IP00 (открытое исполнение, монтаж в шкаф)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Катушка управления на 380В: Особенность данной модификации - напряжение втягивающей катушки 380В. Это позволяет подключать цепь управления между двумя фазами, что упрощает схемотехнику в промышленных сетях, где нет доступа к нулевому проводу.
2. Высокая коммутационная способность: ПМЕ-311 способен коммутировать токи до 40А в категории АС-3, что позволяет управлять двигателями мощностью до 18,5 кВт. Это делает его идеальным выбором для мощных насосов, вентиляторов и компрессоров.
3. Контактная группа 2NC+2NO: Наличие 4 вспомогательных контактов позволяет реализовывать схемы управления с цепями сигнализации и электрической блокировки без применения дополнительных контактных приставок .
4. Открытое исполнение IP00: Пускатель предназначен для монтажа внутри шкафов управления, что обеспечивает компактную компоновку систем автоматизации.
5. Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания.
6. Климатическое исполнение УХЛ4: Пускатель стабильно работает в неотапливаемых производственных помещениях и под навесом в диапазоне температур от -40°C до +40°C.
7. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством.

Области применения ПМЕ-311 380В 40А 2NC+2NO

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Дистанционное управление мощными центробежными и циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов большой производительности.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами мощностью до 18,5 кВт.
• Конвейерных линий: Управление ленточными транспортерами средней и высокой производительности.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) для управления различными механизмами.

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 (от -40°C до +40°C) - пускатель стабильно работает в неотапливаемых производственных помещениях .
• Высота над уровнем моря: Не более 1000 м.
• Относительная влажность: Не более 80% при температуре +20°C.
• Регламент обслуживания: Раз в 6 месяцев.

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
