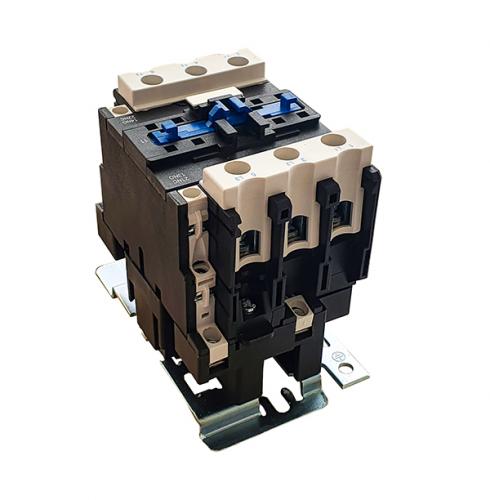

Пускатель ПМУ 4011 40А 220В 1з+1р
Электромагнитный пускатель ПМУ 4011 с номинальным током 40А и напряжением катушки 220В - аппарат, который мы рекомендуем для дистанционного управления трёхфазными асинхронными двигателями и другими нагрузками в стационарных промышленных установках.
Пускатель ПМУ 4011 предназначен для дистанционного пуска и остановки электродвигателей, а также для коммутации электрических цепей при напряжении до 690В переменного тока. Данная модель является нереверсивной, оснащена одним нормально разомкнутым и одним нормально замкнутым вспомогательным контактом (1з+1р). Пускатель поставляется без встроенного теплового реле, что даёт возможность гибко выбирать систему защиты двигателя. Степень защиты IP20 предназначена для установки в закрытые распределительные шкафы, а корпус из высококачественного пластика (полиамид с микростекловолокном) обеспечивает прочность и не поддерживает горение.
Расшифровка обозначения ПМУ 4011
Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:
- ПМУ - пускатель магнитный универсальный.
- 4 - величина пускателя по номинальному току (40А).
- 0 - типоразмер.
- 1 - исполнение по количеству нормально разомкнутых контактов (1 НО).
- 1 - исполнение по количеству нормально замкнутых контактов (1 НЗ).
Технические характеристики ПМУ 4011 40А 220В (1з+1р)
- Страна производитель: Россия
- Производство: г. Челябинск, ООО Завод Электроконтактор
- Тип: Нереверсивный, без теплового реле
- Номинальный ток главной цепи (Iн): 40А
- Номинальное рабочее напряжение (Uн): до 690В переменного тока
- Коммутационная мощность при 400В (АС-3): 18,5кВт
- Напряжение катушки управления: 220В, 50Гц
- Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
- Количество силовых полюсов: 3
- Степень защиты: IP20
- Тепловое реле в комплекте: Нет
- Механическая износостойкость: 16 000 000 циклов
- Коммутационная износостойкость: (АС-3) 30 000 циклов
- Способ монтажа: DIN-рейка или монтажная панель
- Серия: ПМУ
- Наличие оболочки или корпуса: отсутствует
- Частота тока: 50/60Гц
- Категория размещения: УХЛ4
- Дугогасительная камера: отсутствует
Конструктивные особенности и преимущества
Пускатель ПМУ 4011 обладает рядом инженерных преимуществ, подтверждённых опытом эксплуатации:
- Прочный корпус из термостойкого пластика. Корпус изготовлен из полиамида с микростекловолокном, который не поддерживает горение, не деформируется при нагреве и устойчив к механическим повреждениям. Это повышает надёжность аппарата при работе в тяжёлых режимах.
- Высококачественные силовые контакты с серебряным напылением. Основные силовые контакты выполнены по технологии внедрения атомов серебра в кристаллическую решётку контактной пластины. Это минимизирует эрозию контактов при разрыве дуги и увеличивает коммутационную и механическую стойкость.
- Самоочистка контактов. Расположение главных контактов спроектировано таким образом, что при замыкании происходит самоочистка контактной поверхности от нагара.
- Удобство монтажа. Возможность подключения проводников к катушке управления как сверху, так и снизу облегчает сборку шкафов автоматизации.
- Высокая механическая износостойкость. Механическая износостойкость достигает 16 млн циклов, что обеспечивает длительный срок службы даже при интенсивной эксплуатации.
Области применения оборудования
Пускатели серии ПМУ 4011 рекомендуется для управления мощным промышленным оборудованием:
- Насосные станции и компрессоры.
- Вентиляционные установки.
- Конвейерные системы.
- Станки с реверсивным и нереверсивным приводом.
- Системы автоматизации зданий.
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на DIN-рейку или монтажную панель
- Диапазон рабочих температур: от -5°C до +55°C
- Степень защиты: IP20 - установка в закрытые распределительные шкафы, обеспечивающие защиту от пыли и влаги
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- При работе в запылённых цехах периодически продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
__________________________________________________________________________________
ВНИМАНИЕ: Гарантийные обязательства распространяются только на оригинальную продукцию завода-изготовителя.
Все пускатели ПМУ 4011, произведённые на Заводе "Электроконтактор", соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Высокая механическая износостойкость, надёжные контакты с серебряным напылением и компактный корпус - оптимальное решение для управления мощным приводом в промышленных условиях
