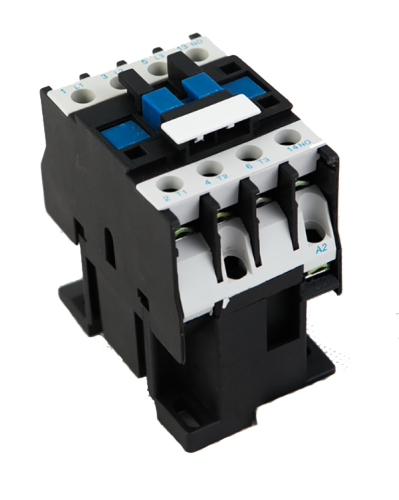

Пускатель ПМУ 0910 9А | Нереверсивный
Электромагнитный пускатель ПМУ 0910 с номинальным током 9А - аппарат, который мы рекомендуем для дистанционного управления трёхфазными асинхронными двигателями малой мощности в стационарных промышленных установках.
Пускатель ПМУ 0910 предназначен для дистанционного пуска, остановки и управления трёхфазными асинхронными двигателями, а также для коммутации электрических цепей при напряжении до 690В. Данная модель является нереверсивной, поставляется без встроенного теплового реле и оснащена одним нормально разомкнутым контактом (1з). Это даёт возможность гибко выбирать систему защиты двигателя. Пускатель предназначен для установки в закрытые распределительные шкафы и на монтажные панели.
Расшифровка обозначения ПМУ 0910
Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:
- ПМУ - пускатель магнитный универсальный.
- 09 - номинальный ток контактора (9А).
- 1 - исполнение по дополнительным контактам (1 замыкающий контакт).
- 0 - исполнение по напряжению катушки (уточняется при заказе: 24, 42, 110, 220, 380В)
Технические характеристики ПМУ 0910 9А
- Страна производства: Россия
- Производство: г. Челябинск, ООО Завод Электроконтактор
- Тип: Нереверсивный, без теплового реле
- Номинальный ток главной цепи (Iн): 9А
- Номинальное рабочее напряжение (Uн): до 690В переменного тока
- Мощность двигателя при 400В (АС-3): до 4кВт
- Количество вспомогательных контактов: 1 нормально разомкнутый (1з)
- Количество силовых полюсов: 3
- Степень защиты: IP20
- Тепловое реле в комплекте: Нет
- Класс износостойкости: Б
- Способ монтажа: DIN-рейка 35 мм или монтажная плата
- Климатическое исполнение: УХЛ4
Конструктивные особенности и преимущества
Пускатель ПМУ 0910 обладает рядом инженерных преимуществ, подтверждённых опытом эксплуатации:
- Прочный корпус из термостойкого пластика. Корпус изготовлен из полиамида с микростекловолокном, который не поддерживает горение, не деформируется при нагреве и устойчив к механическим повреждениям.
- Высококачественные силовые контакты с серебряным напылением. Силовые контакты выполнены по технологии внедрения атомов серебра в кристаллическую решётку контактной пластины, что минимизирует эрозию при разрыве дуги и увеличивает коммутационную и механическую стойкость.
- Удобство монтажа. Возможность подключения проводников к катушке управления как сверху, так и снизу облегчает сборку шкафов автоматизации . Контакты катушки А1 и А2 продублированы для удобства подключения.
- Высокая износостойкость. Класс износостойкости «Б» гарантирует повышенный ресурс работы в интенсивных условиях эксплуатации.
- Расширяемость функционала. Допускается установка контактных приставок ПКЛУ для увеличения количества вспомогательных контактов, а также модулей задержки времени и электромеханической защёлки.
Области применения оборудования
Пускатели ПМУ 0910 рекомендуется для управления мощным промышленным оборудованием:
- Насосные станции и компрессоры малой мощности.
- Вентиляционные установки и системы вентиляции.
- Конвейерные системы малой нагрузки.
- Системы автоматизации жилых и административных зданий.
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на DIN-рейку 35 мм или монтажную панель.
- Диапазон рабочих температур: от -5°C до +55°C.
- Степень защиты: IP20 - установка в закрытые распределительные шкафы.
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- При работе в запылённых цехах периодически продувайте пускатель сжатым воздухом.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
________________________________________________________________________________
Все пускатели ПМУ 0910, произведённые на Заводе "Электроконтактор", соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Высокая механическая износостойкость, надёжные контакты с серебряным напылением и компактный корпус - оптимальное решение для управления приводом малой мощности.
