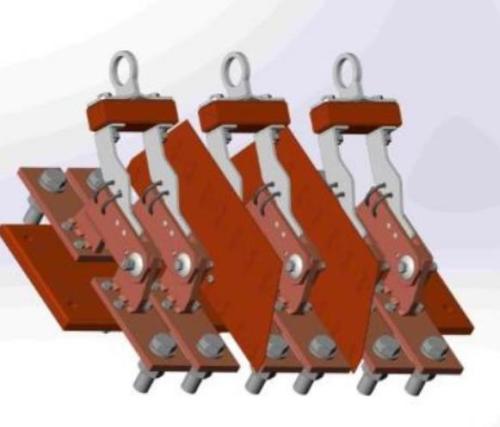

Рубильник РЕ 19-45 2500А 31160

Цена: 43200 руб. (с НДС)
Средняя: 5 (1 оценка)

Структура условного обозначения:

РЕ19-ХХ-Х1Х2Х3Х4Х5-Х6 -Х7 ИП Л  -Х8

РЕ - вид аппарата - разъединитель;
19 - номер серии;
XX–условное обозначение номинального тока
         35–  250А,37–  400А,39–  630А,
         41–  1000А,43–  1600А,44–  2000А,45 – 2500А, 46 – 3150А
X1– число полюсов и число направлений
      1– однополюсный на одно направление
      2– двухполюсный на одно направление
      3– трёхполюсный на одно направление
X2– условное обозначение видаприсоединения внешних проводников к контактным выводам
      1– переднее
      2 – заднее
X3–условное обозначение видарасположенияплоскости присоединения внешних зажимов контактных выводов
      1– параллельно плоскости монтажа,
      2– перпендикулярно плоскости монтажа;
X4 – вид привода
     1 – ручной привод, центральная рукоятка, расположенна на аппарате по его центру,
     2 – боковая рукоятка, устанавливаемая на конце приводного вала аппарата,
     4– ручной привод, передняя смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
     5 – ручной привод, боковая смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
     6– рычаг для полюсного оперирования штангой,
     7 – рукоятка для полюсного оперирования,
     9–центральный рычаг, для управления штангой, расположенной на аппарате по его центру;
X5– наличие или отсутствие вспомогательных контактов
      0– без вспомогательных контактов
Х6 – номинальный ток, А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150.
X7–00 –  условное обозначение степени защиты IP00 по ГОСТ 14255 (при наличии в маркировке)
ИП – исполнение на изоляционной плите (при наличии в маркировке)
Л – исполнение привода «слева» (при наличии в маркировке)
Х8– климатическое исполнение (УХЛ3, У3, Т) и категория размещения по ГОСТ 15150.
