Рубильник РЕ 19-41 31120 1000А

Рубильник РЕ 19-41 31120 1000А
Цена: 14800 руб. (с НДС)
Средняя: 3.8 (15 оценки)

Рубильник РЕ 19-41 31120 1000А

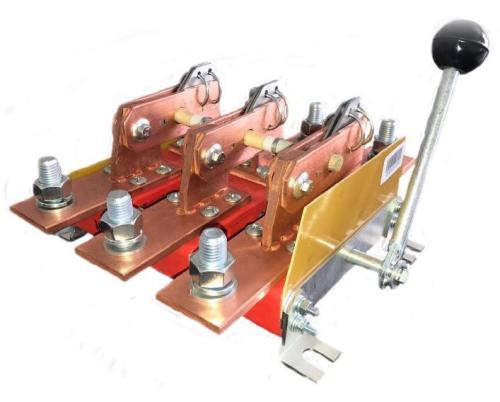

Рубильник РЕ-19-41-31120 1000А является трехполюсным разъединителем на одно направление величиной номинального тока 1000 Ампер, оснащенным ручным приводом в виде рукоятки бокового типа.

Полная маркировка изделия РЕ1941-31120-00 УХЛ3:

  • РЕ - разъединитель,

  • 19 - серии аппарата,
  • 41 - величина номинального тока 1000А,
  • 3 - трехполюсный на одно направление,
  • 1 - переднее присоединение внешних проводников к контактным выводам,
  • 1 - плоскость присоединения внешних зажимов контактных выводов параллельно плоскости монтажа,
  • 2 - ручной привод в виде боковой рукоятки,
  • 0 - без вспомогательных контактов,
  • 00 - степень защиты IP00,
  • УХЛ - климатическое исполнение,
  • 3 - категория размещения.

Таблица тех. данных РЕ19-41:

Параметр
Значение
Тип аппарата
разъединитель
Исполнение
31120
Число полюсов
3
Число направлений (положений)
1
Присоединение внешних проводников к контактным выводам
переднее
Присоединение внешних зажимов контактных выводов
параллельно плоскости монтажа
Ручной привод
боковая рукоятка
Вспомогательные контакты
отсутствуют
Допустимая частота включений в час
не более 3-х
Номинальный рабочий ток (Ie)
1000 А
Номинальное рабочее напряжение (Ue)
~ 1000 В  - 1000 В
Номинальный кратковременно выдерживаемый ток
18 кА
Номинальный условный ток короткого замыкания
100 кА
Механическая износостойкость
6300 циклов ВО
Категория применения
AC-20, DC-20
Режим работы
продолжительный
Степень защиты
IP00
Климатическое исполнение и категория размещения
УХЛ3

Особенности контактных систем разъединителей:
выполнены по принципу ножевого типа, что делает разрывы цепей электричества видимыми.

Особенности разъединителей:

  • не способны производить выключение нагруженной сети;
  • способны включать, отключать и переключать энергоснабжение, при этом процесс перевода контактов происходит ручным способом посредством воздействия на привод усилием ответственного оператора.

чертеж рубильника РЕ

Доп. задачи разъединителей состоят в разъединении системы электричества, при этом между разведёнными подвижным и неподвижным контактами создается нормированное воздушное пространство, которое исключает пробой, что является необходимым условием для возможности безопасных осмотров электросетей или для целей выполнения необходимых ремонтных работ.



Похожие товары



ВНИМАНИЕ: Уважаемые покупатели, будьте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров, либо на Заводе изготовителе.

Гарантийные обязательства распространяются только на оригинальную продукцию завода!!!


Изготовитель оставляет за собой право менять дизайн изделия, вносить изменения в его конструктив и технические характеристики согласно ТУ, применяемых на производстве. При заказе изделия Вы можете запросить в офисе продаж фото и технические параметры продукции. Технические характеристики, конструктив, габаритные размеры указываются в Паспорте изделия в соответствии с ТЕХНИЧЕСКИМИ УСЛОВИЯМИ завода-изготовителя. Все риски несоответствия приобретенной продукции надлежащего качества техническим потребностям Покупателя, ложатся на Покупателя.


Купить Рубильник РЕ 19-41 31120 1000А можно обратившись по телефонам (343) 383-33-33, 319-54-69, 319-50-03, 345-54-69 или по электронной почте info@elektrokontaktor.ru
