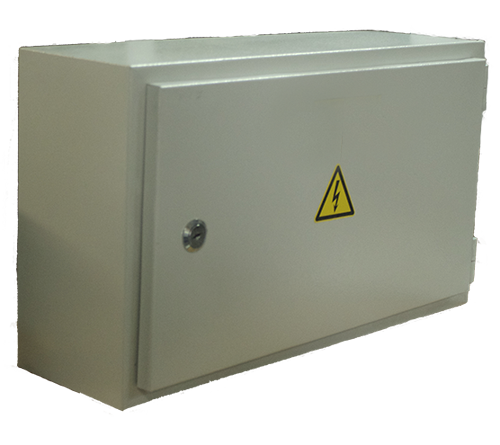

Сертификат: Низковольтные комплектные устройстваЩит ОЩВ-15 стационарного наружного исполнения с установкой навесного типа с креплением на стене допускает установку вводного автоматического выключателя. Такой щиток исполнен как ящик с металлическим корпусом с монтажной панелью внутри, на которой предполагается размещение вводной и распределительной аппаратуры.
Комплектация щитка предполагает наличие корпуса, навесной двери с замком, запираемым на ключ, панель для крепежа электрической аппаратуры.
Прочный металлический корпус - это гарантия защиты, безопасности и надежности изделия.
В маркировке заложена информация о числе отходящих групповых линий, которое определяет возможность и комплектацию щитка ОЩВ автоматами ввода и распределения.
Маркировка и как расшифровываются обозначения ОЩВ-15-Х2:
- ОЩВ - осветительный щит с выключателем ввода,
- 15 - пятнадцать отходящих распределительных линий,
- Х2 - тип климатического исполнения и категория размещения.
Предназначение ОЩВ:
- приём и распределение электрической энергии,
- аварийное включений и отключений эл. энергии в сетях,
- нечастые оперативные включения и отключения электрических цепей (не более 6 раз/час),
- защита осветительных сетей трехфазного переменного тока частотой 50 Гц напряжением 380/220 В от токов перегрузки и короткого замыкания.
Данное типоисполнение ОЩВ15 представляет собой пустой ящик с металлическим корпусом, содержащий монтажную панель для установки аппаратуры на ней.
Учитывая потребности щит ОЩВ-15 комплектуется автоматами ввода и распределения (вводной и распределительной аппаратурой).
В случае необходимости возможна комплектация щитов следующими марками автоматических выключателей: ВА-4729, ВА-4763, ВА-47100 на номинальные тока 63А, 80А и 100А.
Примечание:
Необходимые параметры комплектации указываются дополнительно!
Обращаем Ваше внимание, что Завод "Электроконтактор" производит и поставляет щиты ОЩВ стандартных исполнений, а также выполняет индивидуальные заказы по чертежам и заданиям Заказчика.
