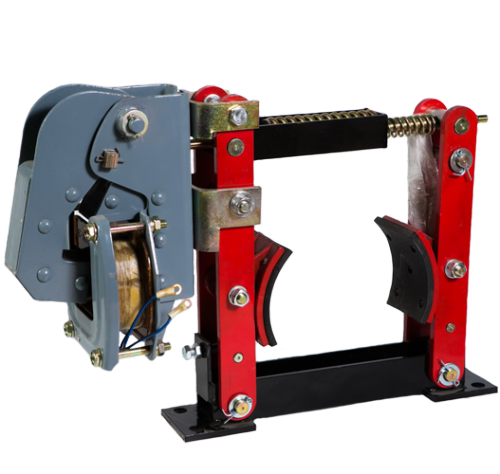

Крановый колодочный тормоз ТКТ-200 в сборе с магнитом МО-100 является тормозным устройством, предназначенным для торможения, остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе.
В данном исполнении приводом является электромагнит переменного тока марки МО-100.
Маркировка и расшифровка ТКТ ГОСТО-200 У2:
- ТК - тормоз колодочный,
- Т - вид привода - с электромагнитом переменного тока серии МО,
- ГОСТО - торговая марка,
- 200 - диаметр тормозного шкива 200мм,
- У - климатическое исполнение,
- 2 - категория размещения.
Технические характеристики ТКТ200 представлены в таблице:
|
Наименование параметра |
Значение |
| Тормозной момент, не менее |
300 Нм
|
| Диаметр тормозного шкива |
200 мм
|
| Тип электромагнита |
МО-100
|
| Номинальное напряжение |
220/380 В
|
| Частота |
50 Гц
|
| Продолжительность включений |
ПВ 40%
|
| Степень защиты |
IP00
|
Чертеж и размеры ТКТ-200:
|
Тип
тормоза |
Габаритные и установочные размеры тормозов, мм
|
|||||||||||
|
L
|
L 1
|
L 2
|
H
|
h
|
D
|
S
|
A
|
a
|
B
|
b
|
d
|
|
| ТКТ-200/100 |
661
|
443
|
394
|
470
|
170
|
200
|
6
|
380
|
22
|
178
|
60
|
18
|
Особенности установки и размещения:
- строго в вертикальном положении,
- при эксплуатации на открытом воздухе необходимо при помощи кожуха обеспечить защиту устройства от попадания атмосферных осадков и действия солнечной радиации.
Помните о том, что в процессе эксплуатации тормозных устройств важно соблюдать необходимые условия окружающей среды, а именно исключать содержание паров или газов, способных привести к разрушению металла и резины.
Важно следить за состоянием и исправностью тормозных механизмов, поскольку от исправности тормоза зависит четкость, безопасность и безотказность работы крана. Надежность работы тормоза зависит от своевременного и правильного регулирования и обслуживания. В случае возникновения вопросов по регулировке тормоза, просьба запрашивать руководство по регулировке дополнительно!
