ВА 5135 160А

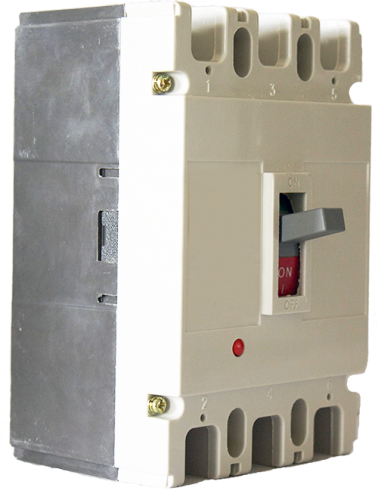

Автоматический выключатель ВА 5135 160А относится к трехфазным автоматическим выключателям.
Предназначение
- Для проведения тока в нормальном режиме с частотой до 30 включений в час, отключения тока при коротком замыкании, при перегрузке или снижении напряжения и для нечастых выключений и включений электрических цепей. Так же допускается использование для нечастых прямых пусков и защиты асинхронных двигателей с короткозамкнутым ротором.
Автоматические выключатели нашего производства широко применяются в различных типах электрических сетей.
Технические характеристики
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Тип товара – автоматический выключатель;
- Полюсов – 3 полюса;
- Ток номинальный – 160А;
- Ток – переменный (AC);
- Частота тока – 50/60Гц;
- Рабочее номинальное напряжение тока переменного – 400В;
- Коммутационная предельная способность тока переменного – 20 кА;
- Наличие свободных контактов – отсутствуют;
- Привод – ручной;
- Независимый расцепитель – отсутствует;
- Расцепители – электромагнитный и тепловой;
- Уставка расцепителей токов короткого замыкания – 1250А;
- Наличие регулировки максимальных расцепителей тока – отсутствуют;
- Импульсное номинальное напряжение – 8 кВ;
- Напряжение изоляции – 690В;
- Продолжительный номинальный ток – 160А;
- Внешних проводников присоединение – переднее;
- Крепление – на винты;
- Установка – с креплением на панели стационарный;
- Защита по IP – 20;
- Категория размещения – УХЛ3;
- Самостоятельное подключение доп.устройств – нет возможности;
- Рабочие температуры – от +40 до -60С;
- Вспомогательные контакты сигнализации – отсутствуют;
- Наличие доп.оборудования – отсутствует;
- Наличие доп.расцепителя – отсутствует;
Внешний вид, габаритные, установочные и присоединительные размеры ВА-5135 (ВА5135)
(габарит 1):
Внешний вид, габаритные, установочные и присоединительные размеры ВА-5135 (ВА5135)
(габарит 2):
Данные по упаковке:
В коробке - 15шт
Объем (1коробка) - 0,03 м3
Вес брутто (коробка) - 29,5 кг
Вес нетто (коробка) - 26,5 кг
